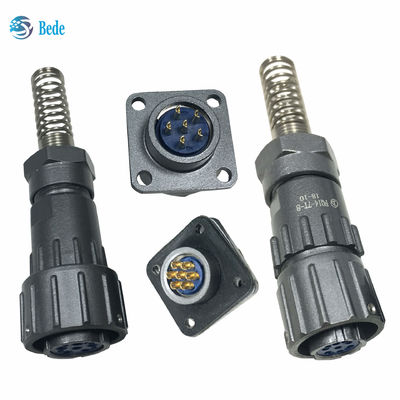

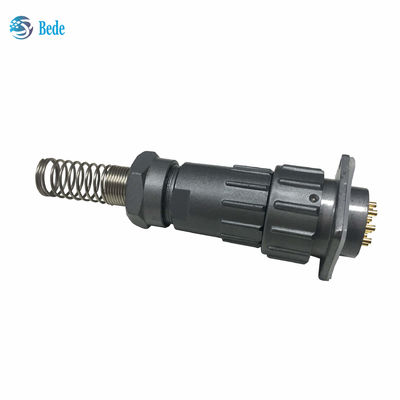

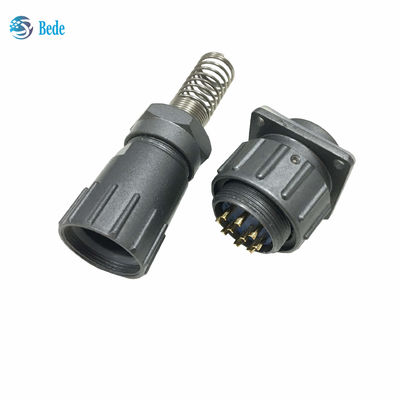

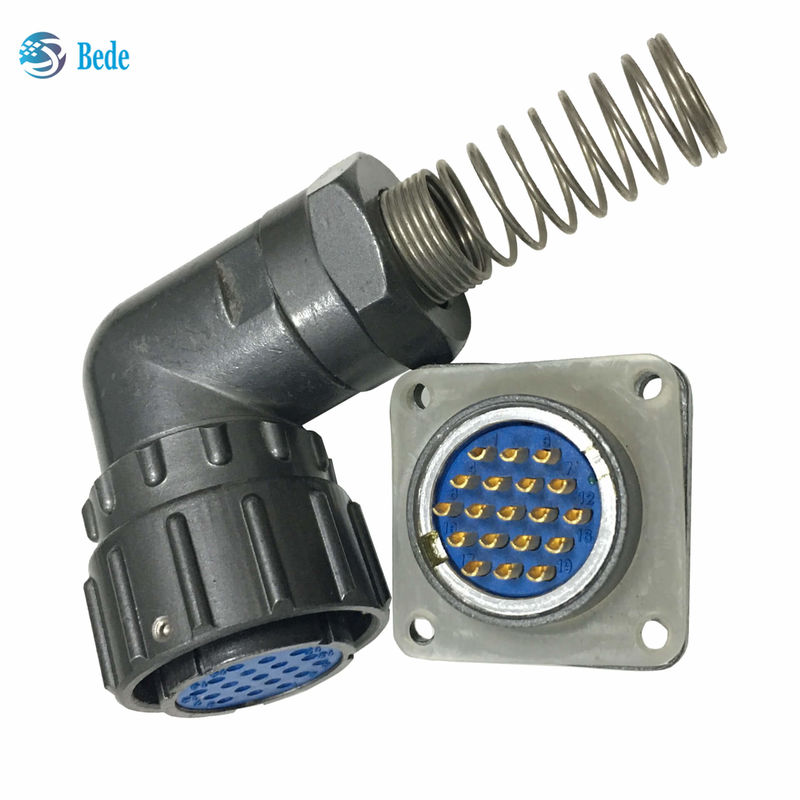

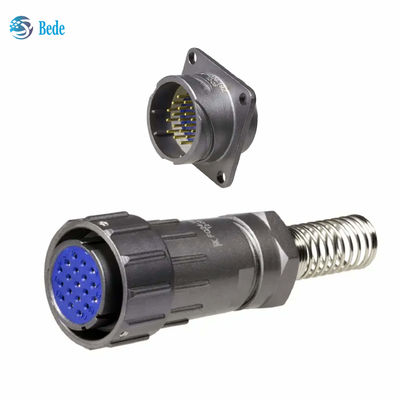

Serie FQ Serie militare dell' URSS Connettore a filo circolare Maschio e donna Set
Breve introduzione dei connettori FQ
I connettori elettrici circolari impermeabili della serie FQ sono conformi allo standard DZ4Q/RE008-84, adottando un tipo di gabbia da scoiattolo ad alta affidabilità, una struttura avanzata e un'alta affidabilità.
Prodotti con bassa resistenza al contatto, anti-vibrazione, anti-urto, forte tenuta, connessione rapida del sedile della spina, ecc., semplici da usare, facili da usare,utilizzato ampiamente in una varietà di apparecchiature elettroniche tra il collegamento elettrico.
| Nome delle parti |
Materiale |
| Pini di contatto |
di acciaio |
| Conchiglia |
Leghe di zinco con verniciatura a colori |
| Gabbia di filo |
Sorgente in acciaio inossidabile |
| Materiali di tenuta |
Gomma di silicone |
Distribuzione dei pin e corrente nominale
I connettori della serie FQ 14 sono disponibili in 2 ~ 9 pin
I connettori della serie FQ 18 sono disponibili in 2 ~ 7 pin e 12 pin
I connettori della serie FQ 24 sono disponibili in 4,5,6,8,10, 19 e 26 pin
I connettori della serie FQ 30 sono disponibili in 9, 14, 32, 42 e 55 pin
Stagno e presa della serie FQ e dimensioni
1. tappo di molla a filo retto
| Tipo |
ΦD1/mm |
L1/mm |
Φd Tela di tenuta del cavo/mm |
| FQ14 |
21 |
47/50 |
Φ5, 6, 7, 8 |
| FQ18 |
27 |
53 |
Φ 6, 8, 9, 10 |
| FQ24 |
33 |
61 |
Φ 6, 10, 12, 14 |
| FQ30 |
39.5 |
68 |
Φ 14, 16, 18 |
2.Collegamento di molla a filo ad angolo destro
| Tipo |
ΦD1/mm |
L2/mm |
L3/mm |
Φd Tela di tenuta del cavo/mm |
| FQ14 |
21 |
38.3 |
37 |
Φ 6, 7, 8 |
| FQ18 |
27 |
43.8 |
38 |
Φ 6, 8, 9, 10 |
| FQ24 |
33 |
55.8 |
45 |
Φ 6, 10, 12, 14 |
| FQ30 |
39.5 |
57.8 |
50 |
Φ 14, 16, 18 |
3- Flange quadrato.Contenitore
| Tipo |
a/mm |
b/mm |
ΦD2/mm |
| FQ14 |
17 ± 0.2 |
24 |
14 |
| FQ18 |
20 ± 0.2 |
27 |
18 |
| FQ24 |
26±0.2 |
33 |
24 |
| FQ30 |
31 ± 0.2 |
38 |
30 |
4.Cablaggio con flange quadrata
| Tipo |
ΦD3/mm |
L1/mm |
Φd Tela di tenuta del cavo/mm |
| FQ14 |
19.7
|
47/50 |
Φ5, 6, 7, 8 |
| FQ18 |
23.8 |
53 |
Φ 6, 8, 9, 10 |
| FQ24 |
30 |
61 |
Φ 6, 10, 12, 14 |
| FQ30 |
36 |
68 |
Φ 14, 16, 18 |
5. recipiente circolare
| Tipo |
ΦD3/mm |
M |
ΦD2/mm |
C/mm |
| FQ14 |
19.7 |
M14 |
14 |
13.2 |
| FQ18 |
23.8 |
M18 |
18 |
17.2 |
| FQ24 |
30 |
M24 |
24 |
23.2 |
| FQ30 |
36 |
M30 |
30 |
29.2 |
Caratteristiche tecniche
Temperatura: -55°C ~ +105°C
Umidità relativa: 98± 3% a 40°C
Vibrazione: 10-2000HZ, 150m/s2
Shock: 500 m/s2
Atmosfera: 1 KPa
Resistenza: 0,1 MΩ min.
Durazione: 500 cicli
