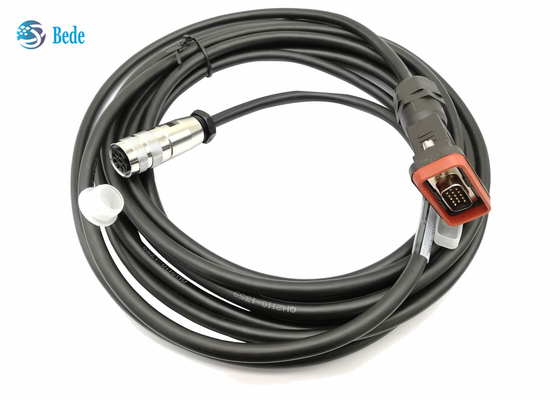

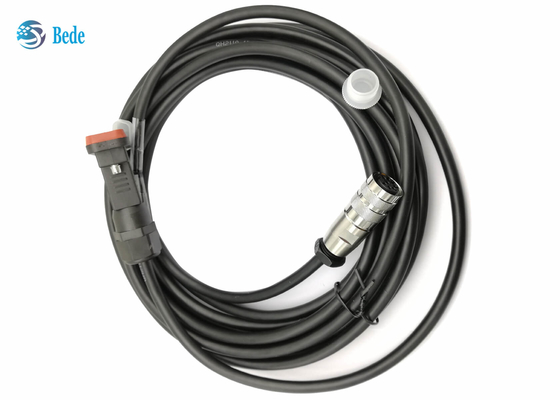

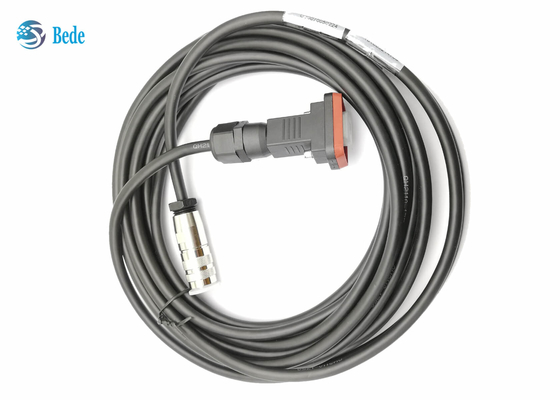

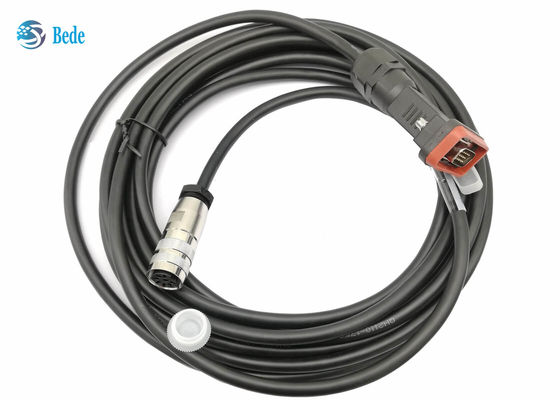

D-sotto 15 cavi di Pin Male To AISG 8 Pin Female AISG per la stazione base dell'antenna

Un D-sotto maschio di 15 perni ai cavi femminili del perno AISG di AISG 8 per la stazione base dell'antenna

Descrizione

    Cavi di questo AISG (gruppo di norme di interfaccia dell'antenna) usati per il collegamento della RCU (unità telecomandata) e RRU (unità radio a distanza), dati e potere d'alimentazione ai componenti di sistema di RET (inclinazione elettrica a distanza).  Il suo ampiamente usato nelle reti 3G, 4G e 5G, particolarmente adatte ad antenne di ESC 3G, 4G e 5G, amplificatori della torre ed attrezzature della stazione base.

Vantaggi

• La lunghezza può essere personalizzata per soddisfare le richieste differenti dei compratori
• Adatto ad ambienti complessi con le stazioni base dell'antenna, -40°C ~ +85°C
• Resistente UV, adatto ad ambienti all'aperto a lungo termine
• Il grado ignifugo si conforma a UL94-V0
• I connettori di alta qualità, vita accoppiamento è più di 500 volte
• Nessun fenomeno anormale nella prova di spruzzo del sale 168H

Dati elettrici

Circa il cavo:

1. i 4 centri cablano, diametro 8mm, con lo strato dello schermo della lega del Alluminio-magnesio, copertura più di 85%
2. Il conduttore interno è filo di rame in scatola che hanno buona conduttività elettrica
3. I parametri generali del cavo sono secondo le indicazioni dell'immagine qui sotto, è 2 x 0.75mm2(AWG 20) (potere) 2 x 0.25mm incagliati2(23 AWG) twisted pair (dati) 6 diametro (a 0,26 pollici) del cavo 7mm del conduttore
4. inoltre forniamo un altro cavo basso standard per ridurre il costo: 2 x 0.41mm2(21AWG) (potere) 2 x 0.21mm incagliati2(24 AWG) twisted pair (dati) 6 diametro (a 0,26 pollici) del cavo 7mm del conduttore
5. circa il jecket esterno del cavo, ci sono materiali del PVC o dell'unità di elaborazione per il vostro parere, la prestazione dell'unità di elaborazione è migliore ed il prezzo del PVC è più basso

Circa il connettore:

1. Assegnazione di Pin che concilia specificazione di AISG.
2.    La disposizione femminile del perno è basata sulla variante 08 a dell'en 61076-2-106:2012-04 di BACCANO. I pin femminili 2, 4 e 8 non sono in uso per le applicazioni di AISG, ma deve essere assicurato che i connettori maschii completamente caricati che conciliano la variante 08 a dell'en 61076-2-106:2012-04 di BACCANO siano pluggable.
3.   Il Pin 1 non sarà usato per le nuove costruzioni, necessario soltanto tenere la compatibilità alle versioni precedenti.
4. Per più informazioni riferisca a AISG C485 V1.1
