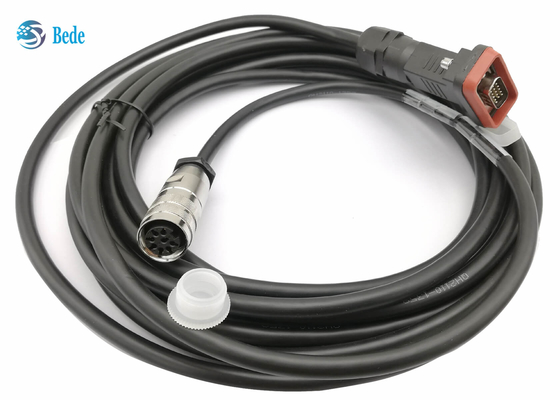

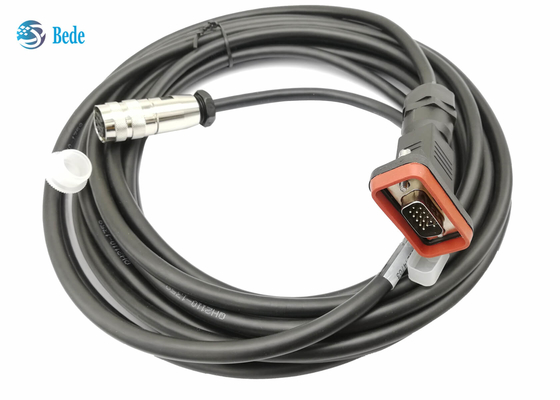

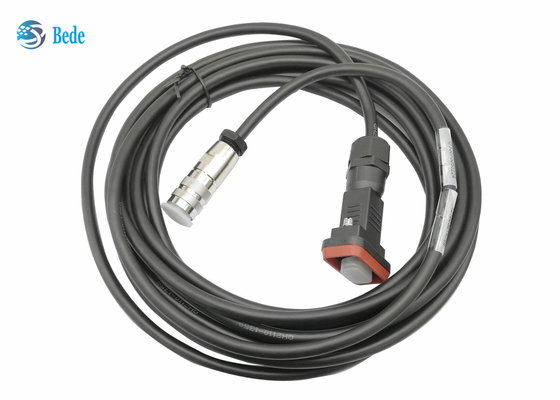

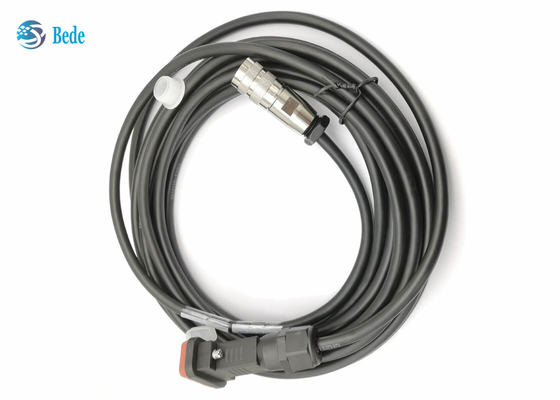

Il saltatore AISG di controllo di RET cabla il maschio DB15 a AISG 8 Pin Female 6 metri

Maschio di Jumper Cables DB15 di controllo di AISG RET a AISG 8 Pin Female 6 metri

Descrizione

    Cavi di questo AISG (gruppo di norme di interfaccia dell'antenna) usati per il collegamento della RCU (unità telecomandata) e RRU (unità radio a distanza), dati e potere d'alimentazione ai componenti di sistema di RET (inclinazione elettrica a distanza).  Il suo ampiamente usato nelle reti 3G, 4G e 5G, particolarmente adatte ad antenne di ESC 3G, 4G e 5G, amplificatori della torre ed attrezzature della stazione base.

    Offriamo la lunghezza di serie, 3M, 6M, 10m la lunghezza di piede che ecc. può essere personalizzata anche, prego ci sentiamo libero per contattarci.

Vantaggi

• Adatto ad ambienti complessi con le stazioni base dell'antenna, -40°C ~ +85°C
• adatto ad ambienti all'aperto a lungo termine, resistenza invecchiante ignifuga e UV, impermeabile
• I connettori di alta qualità, vita accoppiamento è più di 500 volte

Dati elettrici

Circa il cavo:

1. i 4 centri cablano, diametro 8mm, con lo strato dello schermo della lega del Alluminio-magnesio, copertura più di 85%
2. Il conduttore interno è filo di rame in scatola che hanno buona conduttività elettrica
3. I parametri generali del cavo sono secondo le indicazioni dell'immagine qui sotto, è 2 x 0.75mm2(AWG 20) (potere) 2 x 0.25mm incagliati2(23 AWG) twisted pair (dati) 6 diametro (a 0,26 pollici) del cavo 7mm del conduttore
4. inoltre forniamo un altro cavo basso standard per ridurre il costo: 2 x 0.41mm2(21AWG) (potere) 2 x 0.21mm incagliati2(24 AWG) twisted pair (dati) 6 diametro (a 0,26 pollici) del cavo 7mm del conduttore
5. circa il jecket esterno del cavo, ci sono materiali del PVC o dell'unità di elaborazione per il vostro parere, la prestazione dell'unità di elaborazione è migliore ed il prezzo del PVC è più basso

Circa il connettore:

Conciliando la specificazione C485 V1.1 di AISG, la disposizione femminile del perno è basata sulla variante 08 la a, i pin 2 dell'en 61076-2-106:2012-04 di BACCANO, 4 e 8 non sono in uso per le applicazioni di AISG, ma deve essere assicurato che i connettori maschii completamente caricati che conciliano la variante 08 a dell'en 61076-2-106:2012-04 di BACCANO siano pluggable;  il pin 1 non sarà utilizzato per le nuove costruzioni, necessario soltanto tenere la compatibilità alle versioni precedenti.

Proprietà meccaniche
