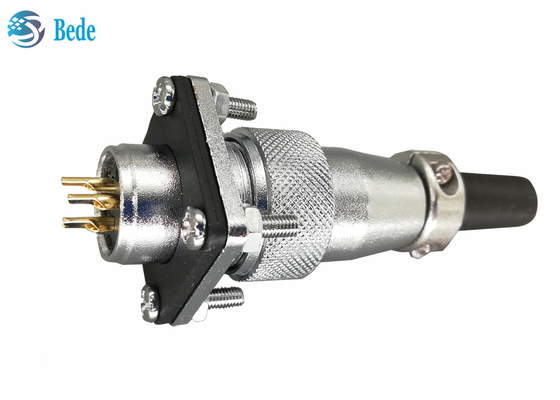

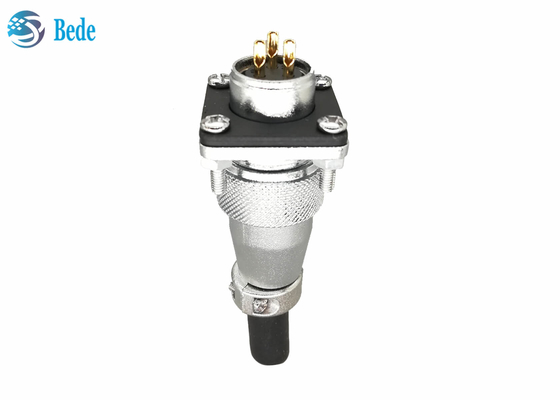

Connettori circolari WS20 con flangia quadrata e coperchio antipolvere, 2 3 4 pin 500V 25A

Connettori circolari WS20 con flangia quadrata e coperchio antipolvere 2 3 4 pin 500V 25A

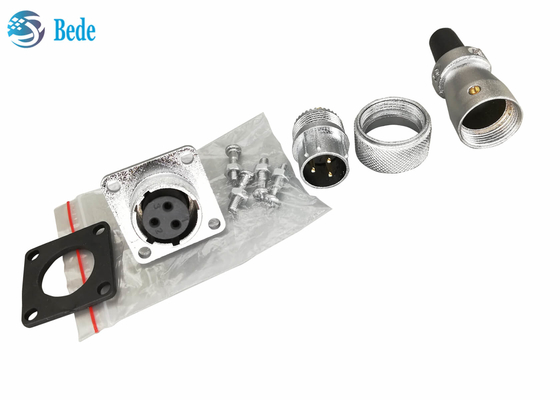

Struttura del prodotto

  ​1. Tamponi in gomma e coperchio antipolvere, due modelli come mostrato nella figura sottostante, con o senza coperchio antipolvere a seconda delle esigenze

  2. Alloggiamento per l'estremità di montaggio a pannello, lega di zinco cromata,

  3. Alloggiamento per l'estremità di cablaggio, lega di zinco cromata,

  4. Dado, lega di zinco cromata, utilizzato per fissare maschio e femmina dopo la connessione

  5. Viti, rondelle e dadi, materiale in acciaio inossidabile, utilizzati per il montaggio a pannello

  6. Alloggiamento per filo, lega di zinco cromata,

  7. Copertura di protezione del cavo, materiale in gomma,

  8. Isolante, plastica tecnica PPS

  9. Pin di contatto, materiale in ottone placcato oro

Dettagli rapidi

• pin: 2 3 4
• temperatura applicabile: -40℃ ~ +75℃
• filo applicabile: 11AWG
• Tempi di inserimento e disinserimento: ≥500
• La consegna predefinita è il modello A nella figura sottostante, se è richiesto il modello B, contattaci

Dimensioni del prodotto

   Estremità di cablaggio:  ΦD=25.8mm     L=49.5mm        Φd_max=11.6mm

   Estremità di montaggio a pannello: Φd1=M20   D=M22   L=14mm    L1=28mm   L2=23mm

                                     B=22mm    Φd=20.5mm     b=22mm   Φ=3.2mm

Dati elettrici
