| Marchio: | BEDE |
| Numero di modello: | WS20-SF-5 6 7 8 |
| MOQ: | 100 insiemi |
| prezzo: | negotiable |
| Dettagli dell' imballaggio: | imballando in borse del PE e 100 insiemi per cartone |
| Condizioni di pagamento: | T/T, Western Union, MoneyGram |

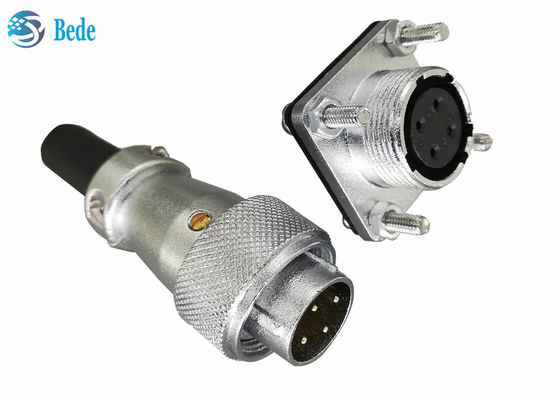

I connettori circolari WS20 con copertura antipolvere quadrato e del flangia 5 6 7 8 il Pin 500V 10A
Descrizione di prodotto
Un connettore di militare-qualità con un alloggio in lega di zinco, un isolante di plastica di PPS e le spine di rame dorate. Suo un tipo del montaggio di pannello, il metodo fissante sta saldando, fori di montaggio di 20.5mm e 4 fori di montaggio della flangia dei pc 2.3mm dovrebbero essere riservati sul pannello. Questo connettore circolare adatto ad ambiente di -40~+85℃, ampiamente usato nell'industria militare, nella navigazione, nell'aviazione, nell'ricerca di idrocarburi, nel controllo industriale ed in altri campi.
Dettaglio rapido
Dimensione del prodotto
Cablaggio dell'estremità: ΦD=25.8mm L=49.5mm Φdmax =11.6mm
Estremità del montaggio di pannello: Φd1=M20 D=M22 L=14mm L1=28mm L2=23mm
B=22mm Φd=20.5mm b=22mm Φ=3.2mm
Dati elettrici
| perno | Corrente nominale | Tensione nominale | Resista alla tensione | Resistenza di contatto | foro del contatto | dimensione del cavo |
| perno 5 | 10A | 500V | AC1500V*1min | 0.0025Ω | 5*Φ1.5 | 14AWG |
| perno 6 |
5A 25A |
500V | AC1500V*1min |
0,005Ω 0.001Ω |
2*Φ1.0 4*Φ2.5 |
18AWG 11AWG |
| perno 7 | 10A | 500V | AC1500V*1min | 0.0025Ω | 7*Φ1.5 | 14AWG |
| perno 8 | 10A | 500V | AC1500V*1min | 0.0025Ω | 8*Φ1.5 | 14AWG |
|
|
