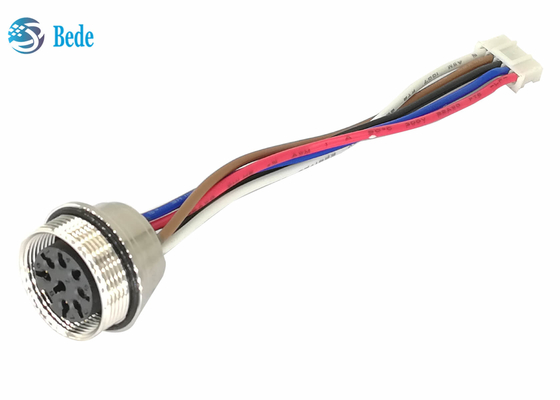

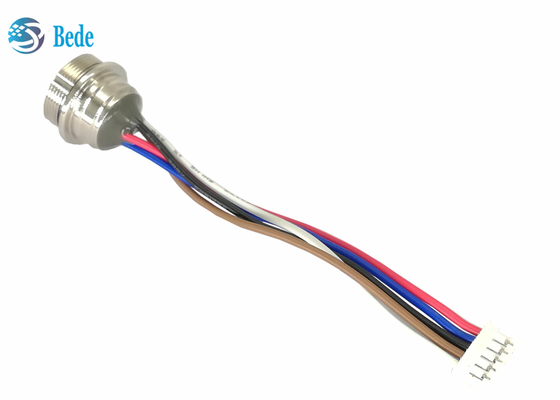

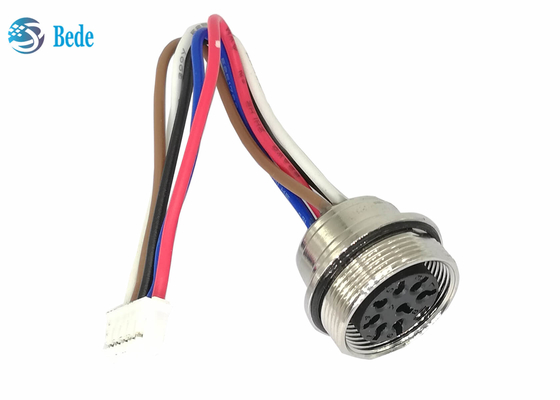

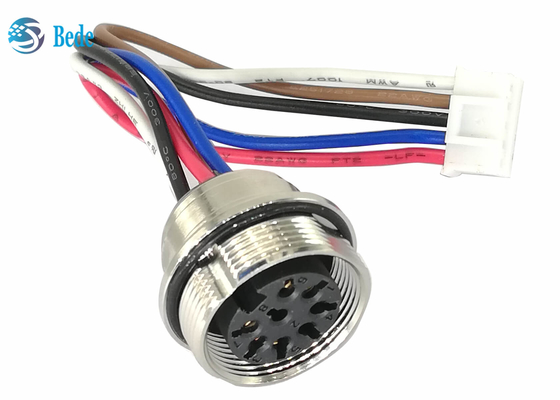

I contatti femminili al terminale AISG RET della piegatura di 5 perni cabla il montaggio di pannello posteriore di AISG IP67

AISG RET cabla i contatti femminili del montaggio di pannello posteriore di AISG al terminale della piegatura di 5 perni

Struttura

1. terminale della piegatura, perno 5, o su misura

2. 22AWG cavi, lunghezza 80/100mm in azione, personalizzazione di lunghezza disponibile

3. sigillamento con la colla a resina epossidica per impermeabile

4. alloggio per il fermaglio, d'ottone con nichelato

5. Giunto circolare, di gomma, per impermeabile

6. Materiali di PBT, isolante,

7. Con la copertura antipolvere del dado di montaggio e, secondo la norma di AISG C485

Posizione di Pin

     La disposizione femminile del perno è basata sulla variante 08 a dell'en 61076-2-106:2012-04 di BACCANO. I pin femminili 2, 4 e 8 non sono dentro
l'uso per le applicazioni di AISG, ma deve essere assicurato che connettori maschii completamente caricati che conciliano l'en 61076-2- di BACCANO
la variante 08 a di 106:2012-04 è pluggable.

Dimensione

    dimensione del connetor femminile che concilia stile A3 di AISG C485 4.1.1.3
