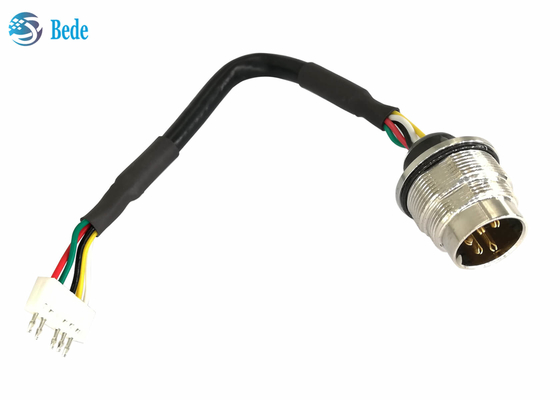

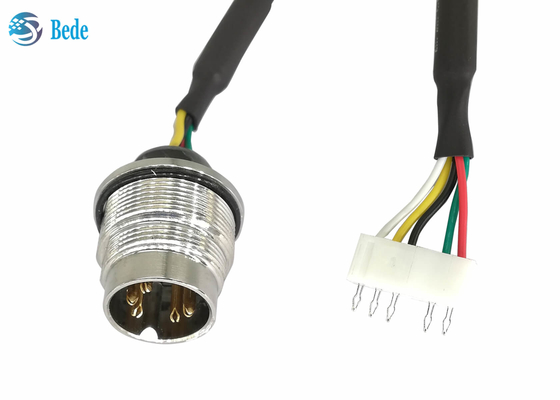

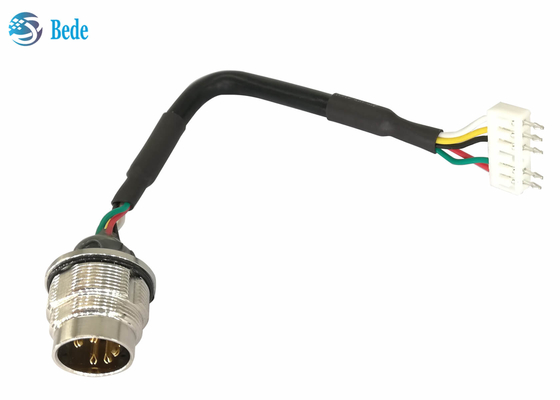

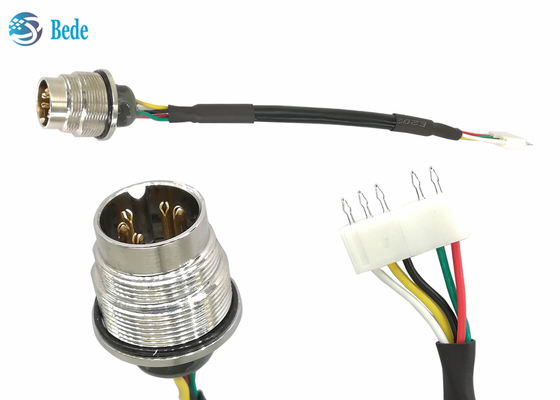

AISG RET cabla i contatti maschii del montaggio di pannello posteriore di AISG al terminale della piegatura di 5 perni

AISG RET cabla i contatti maschii del montaggio di pannello posteriore di AISG al terminale della piegatura di 5 perni

Struttura

1. spina del connettore di AISG, d'ottone con oro placcato

2.housing del connettore maschio di AISG, ramano con nichelato

3.O-ring per materiale impermeabile e di gomma

4. colla a resina epossidica per sigillare i cavi ed impermeabile

il tubo, il colore e la lunghezza degli strizzacervelli 5.heat possono essere personalizzati

6. rivestimento del cavo con lo schermo, calibro 5*22AWG del cavo

perno 7.contact del terminale della piegatura, d'ottone con d'argento placcato

8. terminale della piegatura di 6 perni, il terzo perno non collegarsi.  Il blocchetto terminali di questa estremità può essere personalizzato

Posizione dei perni

La disposizione maschio del perno è basata sulla variante 08 a dell'en 61076-2-106:2012-04 di BACCANO. I pin maschii 2, 4 e 8 non sono in uso per le applicazioni di AISG. Il pin maschio 1 non sarà utilizzato per le nuove costruzioni, necessario soltanto tenere la compatibilità alle versioni precedenti.  Assegnazione di Pin che concilia specificazione di AISG.
