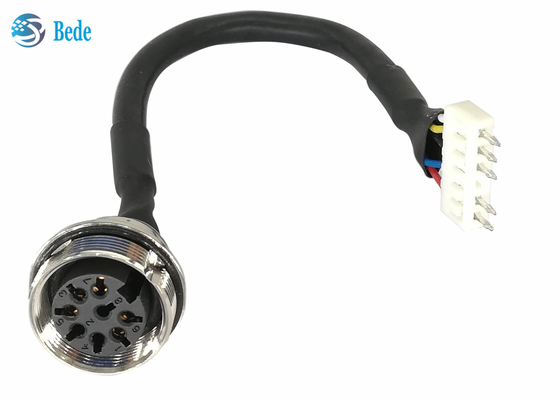

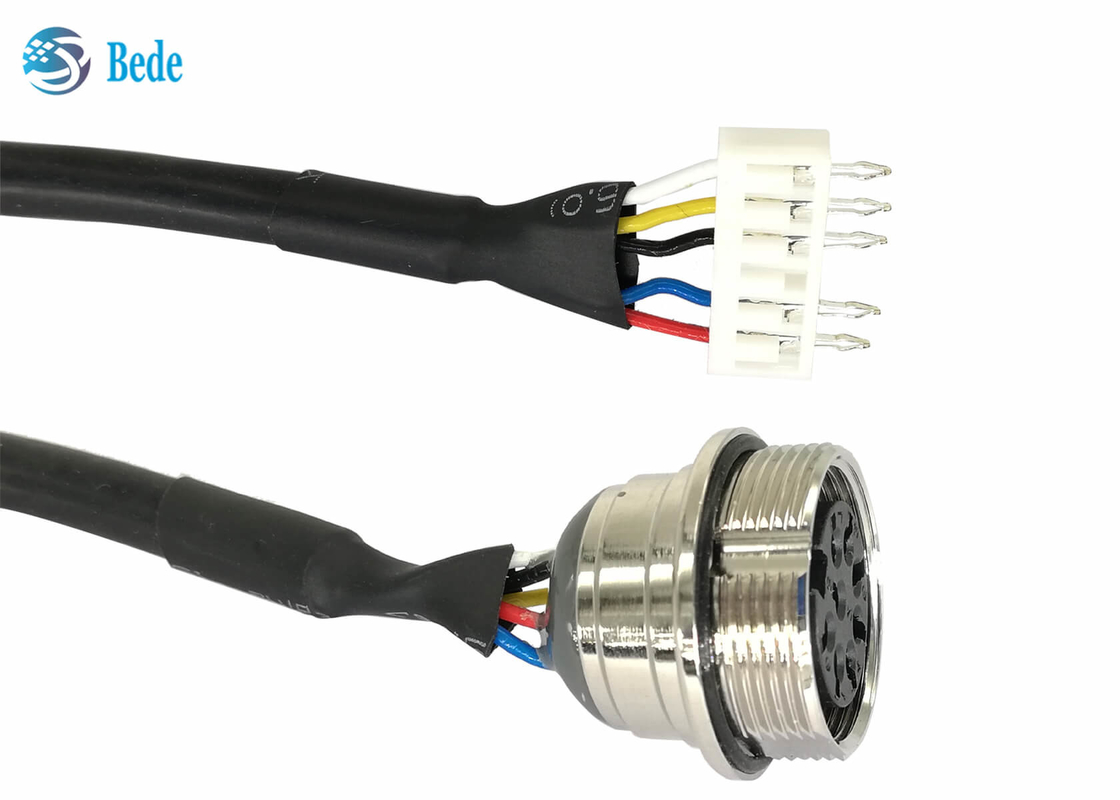

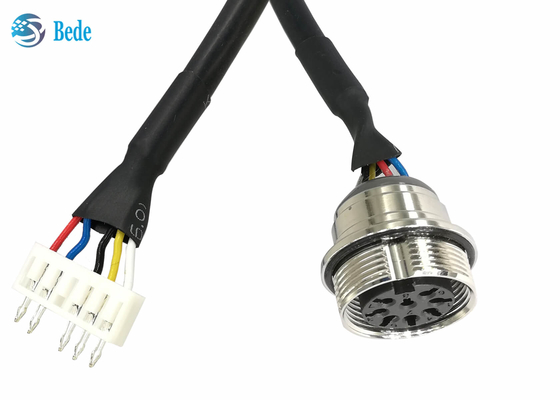

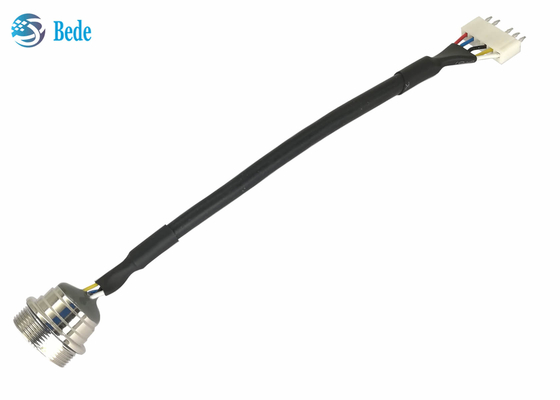

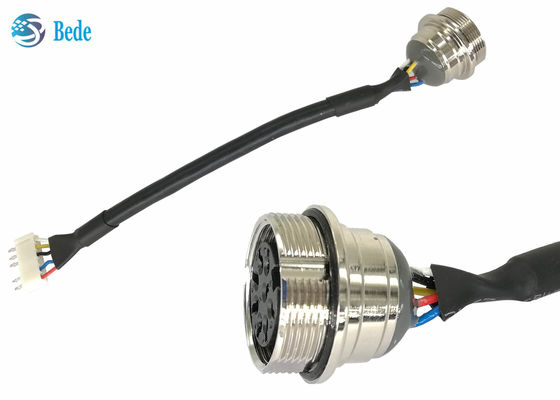

8 cavo femminile dei contatti AISG RET del perno al terminale della piegatura di 6 perni

Il RET cabla AISG 8 Pin Female Contacts To che 6 perni uniscono il terminale

Struttura

1. il cavo, lunghezze 80 e 105mm in azione e nella personalizzazione è disponibile. il diametro del cavo fuori è 6.8mm, i 5 centri, rivestimento con la protezione dello strato che ha fatto della lega del alluminio-magnesio ed il tasso di copertura è maggior di 85%

2. tubo degli strizzacervelli di calore, colore nero o su misura

3. sigillante, fatto dell'epossiresina, per impermeabilizzare

4. Giunto circolare, di gomma, utilizzato per impermeabilizzare

5.Shell del fermaglio di AISG, materiali di rame con nichelato

6. Isolante del fermaglio di AISG, materiali di PBT

7. Il terminale della piegatura, personalizzazione come necessaria è benvenuto

8. Spine del terminale della piegatura, d'ottone con d'argento pleted

Posizione di Pin

     La disposizione femminile del perno è basata sulla variante 08 a dell'en 61076-2-106:2012-04 di BACCANO. I pin femminili 2, 4 e 8 non sono dentro
l'uso per le applicazioni di AISG, ma deve essere assicurato che connettori maschii completamente caricati che conciliano l'en 61076-2- di BACCANO
la variante 08 a di 106:2012-04 è pluggable.

Dimensione

    dimensione del connetor femminile che concilia stile A3 di AISG C485 4.1.1.3
