WS20 Collegatori circolari a 6 pin Cable to Cable Collegatori di attracco per l'aviazione

Connettore circolare a 6 pin WS20 da cavo a cavo, connettore aeronautico, connettori di aggancio

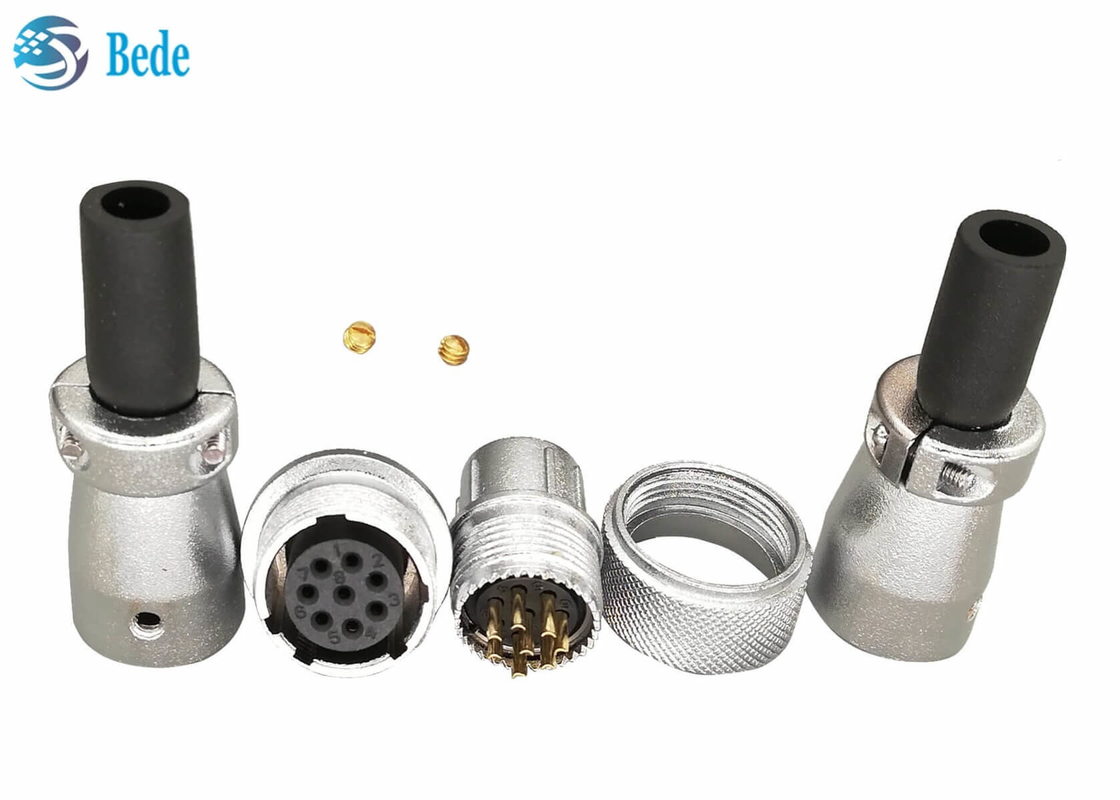

Struttura

1. Alloggiamento del connettore maschio con guaina protettiva in gomma per cavi, il materiale dell'alloggiamento è lega di zinco cromata

2. Connettore maschio, il materiale dell'alloggiamento è lega di zinco cromata, il pin di contatto è in ottone placcato oro

3. Dado per il fissaggio maschio e femmina dopo la connessione

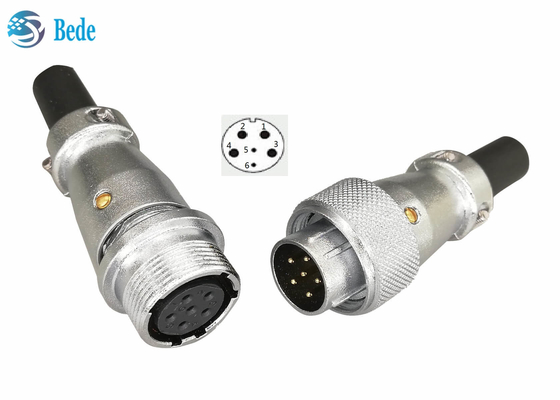

4. Connettore femmina, posizione dei pin come da immagine, corrente nominale dei pin 1 2 3 4 25A, calibro del filo 11AWG, resistenza di contatto 1mΩ/pin; corrente nominale dei pin 5 6 5A, calibro del filo 18AWG, resistenza di contatto 5mΩ/pin;

5. Manicotto del connettore femmina, il materiale è lega di zinco cromata

6. Alloggiamento del connettore femmina con guaina protettiva in gomma per cavi, il materiale dell'alloggiamento è lega di zinco cromata

7. Dado in ottone per il fissaggio dei connettori

Dimensioni del prodotto

  Connettore femmina:   ΦD=M22   L=52mm   Φd max=11.6mm

  Connettore maschio: ΦD=25.8mm    L=49.5mm  Φd max=11.6mm

Prodotto simile

Questa pagina riguarda WS20, WS16, WS24, WS28 in vendita, la serie include anche la modalità di montaggio a pannello, la modalità a flangia quadrata, non esitare a contattarci se sei interessato
