7W2 connettore ad alta corrente coassiale D-Sub angolo destro/pin rettilineo DB

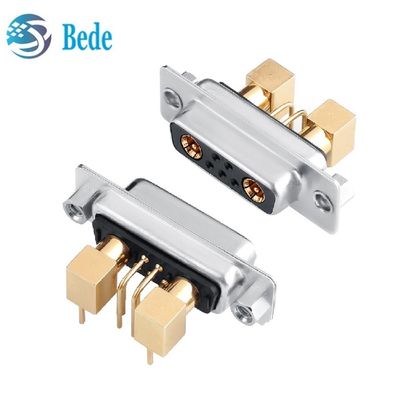

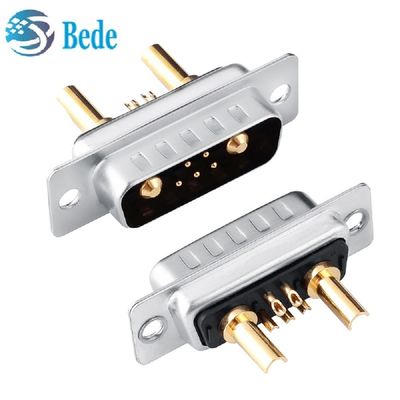

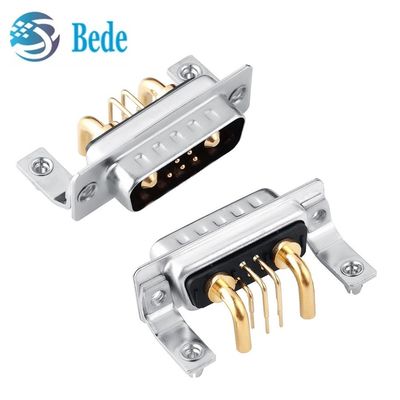

Connettore combinato D-Sub coassiale 7W2 ad angolo retto/pin dritti ad alta corrente

Descrizione

Questa pagina è dedicata ai connettori D-Sub combinati ad alta potenza ad angolo retto, maschio e femmina, utilizzati per applicazioni che richiedono alimentazione e segnale in un unico connettore, ampiamente utilizzati nei settori della comunicazione, robotica, automazione e trasporti.
  Il connettore D-Sub 7w2 ha 2 contatti di alimentazione e 5 contatti di segnale. I contatti di alimentazione sono disponibili con correnti nominali comprese tra 10A e 40A, con solo la dimensione del terminale diversa. L'impedenza per i contatti coassiali è 50Ω o 75Ω. Tutti i pin di contatto sono lavorati a macchina, materiale in rame fosforoso, placcati in oro per garantirne le prestazioni e la durata.

Caratteristiche elettriche

1. Correnti nominali dei contatti di alta potenza: 10, 20, 30 o 40 Ampere opzionali, controllare il disegno e la tabella seguenti per i dettagli
2. Corrente nominale del connettore con contatto di segnale: 3,0 Ampere
3. Tensione operativa: 300V
4. Resistenza del contatto di alta potenza: 2,7 Milliohm Max
5. Tensione di tenuta: 1000V AC per 1 minuto
6. Resistenza di isolamento: 2000 Megohm Min.
7. Temperatura nominale: da -55°C a +125°C

Il disegno seguente è per i connettori combinati DB 7W2 con pin dritti,
