AMP 1473712-2 26-Pin 2 Rows Superseal Automotive ECU Connector 7-Slots 6473711-1

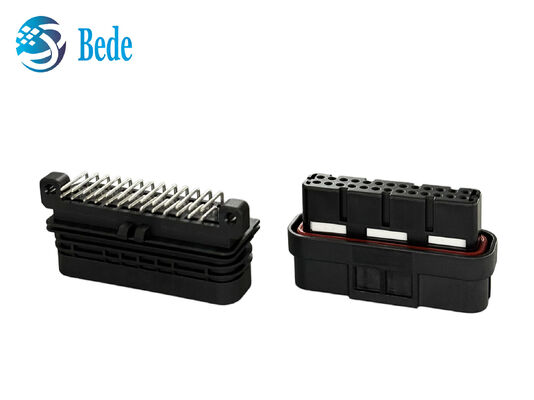

Grande immagine : AMP 1473712-2 26-Pin 2 Rows Superseal Automotive ECU Connector 7-Slots 6473711-1

Dettagli:

Luogo di origine:	Cina
Marca:	BEDE
Certificazione:	RoHS
Numero di modello:	3-1437290-7/6437288-4
Documento:	1473712-2 (1）.pdf

Termini di pagamento e spedizione:

Quantità di ordine minimo:	500
Prezzo:	Negoziabile
Tempi di consegna:	base quantitativa
Termini di pagamento:	T/T, Unione Occidentale
Capacità di alimentazione:	3000pcs al giorno

Contatto

Descrizione di prodotto dettagliata

Serie:	AMP SUPERSEAL 1.0	Spillo:	Pin 26
Parte femmina n.:	3-1437290-7	Parte maschio n.:	9-6437287-8
Materiale:	Custodia in PA66+GF, terminali in rame stagnato/placcato oro	Intervallo di temperatura:	-40°C~+125°C
Valutazione di impermeabilità:	IP65
Evidenziare:	2 Rows Automotive ECU Connector , 6473711-1 Automotive ECU Connector , 7-Slots Automotive ECU Connector

AMP 1473712-2 26 Pin 2 Rows Superseal Automotive ECU Connector 7-Slots 6473711-1

TE/AMP SUPERSEAL 1.0 26-pin automotive connector is a high-reliability solution for vehicle ECUs. It consists of a wire-side female plug (with an orange silicone seal and lock) and a PCB-side 26-right-angle-pin male header (with mounting fixtures), designed to withstand harsh environments and ensure stable signal/power transmission.

Product Specifications

Component	Features	TE Part Number	Specification
Female Housing (Wire Side)	Black PA66+GF/PBT+GF, orange silicone seal, 26-hole 2*13 matrix, latch	1473712-2	Wire-to-board, IP67
Male Header (PCB Side)	Black PA66+GF/PBT+GF, 26-pin vertical pins, mounting holes	6473711-1	PCB solder type
Pin Count	26Pin	-	Multi-signal & power
Protection	Integrated seal + latch	-	IP67 waterproof
Material	PA66+GF/PBT+GF; tinned/gold-plated copper alloy (brass/phosphor bronze)	-	High conductivity, anti-oxidation
Temp Range	-40℃ to 125℃	-

Product Features

IP67 Waterproof: Integrated silicone seal + dual-lock, full dust/water protection
High-Density Design: 26-pin compact layout for multi-signal/power transmission
TE/AMP Compatible: Direct OEM replacement, fits most ECU/controller interfaces
Easy Installation: PCB solder header + crimpable plug for mass production & maintenance

Applications

Traditional Fuel Vehicles: Engine ECU, Transmission TCU, Body Control Module (BCM) and other electronic control units
New Energy Vehicles: Battery Management System (BMS), Motor Controller (MCU) and other core EV components
Automotive Accessories: Automotive sensors, actuators, on-board diagnostic (OBD) interfaces and other wiring harness connections
Industrial & Off-Highway Vehicles: Construction machinery, agricultural machinery and other vehicle-mounted electronic control systems

Installation

Solder the male header to the controller's PCB using its mounting fixtures; crimp the female plug to the automotive wiring harness, then lock it with the male end for a secure seal.

Notes

Do not disassemble the seal structure to maintain IP67 protection; ensure correct alignment during docking to avoid pin damage; use within the rated temperature range (-40℃~125℃); keep terminals clean during installation to prevent poor contact.
