AMP 1-776180-1 Collegatore di ECU per autoveicoli a 35 pin ad angolo retto 4MM 1-776164-1

Grande immagine : AMP 1-776180-1 Collegatore di ECU per autoveicoli a 35 pin ad angolo retto 4MM 1-776164-1

Dettagli:

Luogo di origine:	Cina
Marca:	BEDE
Certificazione:	RoHS
Numero di modello:	1-776180-1/1-776164-1
Documento:	1-776164-1（1）.pdf

Termini di pagamento e spedizione:

Quantità di ordine minimo:	500
Prezzo:	Negoziabile
Tempi di consegna:	base quantitativa
Termini di pagamento:	T/T, Unione Occidentale
Capacità di alimentazione:	3000pcs al giorno

Contatto

Descrizione di prodotto dettagliata

Serie:	AMP SUPERSEAL 16	Spillo:	Pin 35
Parte femmina n.:	1-776164-1	Parte maschio n.:	1-776180-1
Materiale:	Nero PA66+GF (UL94 V-0), lega di rame (stagno/placcato oro)	Intervallo di temperatura:	-40°C~+125°C
Valutazione di impermeabilità:	IP67
Evidenziare:	776164-1 Collegamento ECU per autoveicoli , 35 Pin connettore ECU per autoveicoli , 1-776180-1 Collegamento ECU per autoveicoli

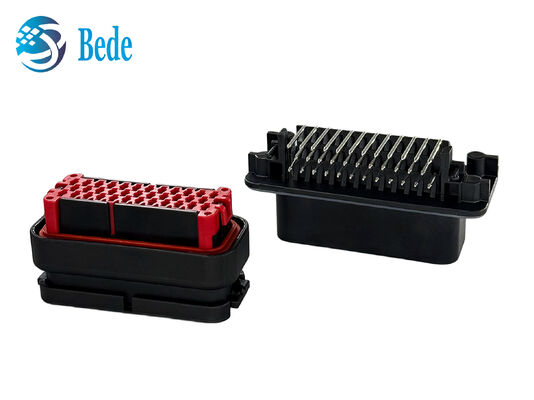

AMP 1-776180-1 Collegatore di ECU per autoveicoli a 35 pin ad angolo retto 4MM 1-776164-1

Il connettore impermeabile ad angolo retto a 35 vie TE/AMPSEAL Serie 16 è una soluzione ad alte prestazioni per l'automobile progettata per ambienti operativi difficili dell'ECU.costruzione compatta e compatibilità standardizzata, è costruito per soddisfare le rigide esigenze dell'elettronica automobilistica moderna.trasmissione affidabile della potenza e del segnale in condizioni estreme, comprese le alte temperature, vibrazioni, esposizione all'olio e penetrazione dell'acqua.

Specificativi del prodotto

Componente	Caratteristiche	TE Numero della parte	Specificità
Corrente nominale	Fino a 15A per contatto (compatibile con fili da 0,5 a 1,25 mm2)	-	Applicazione automobilistica ad alta corrente
Stile di montaggio	Femmina: tipo di crimping del filo; maschio: tipo di saldatura per PCB rettangolare	-	Cable-to-board/wire-to-wire, risparmio di spazio

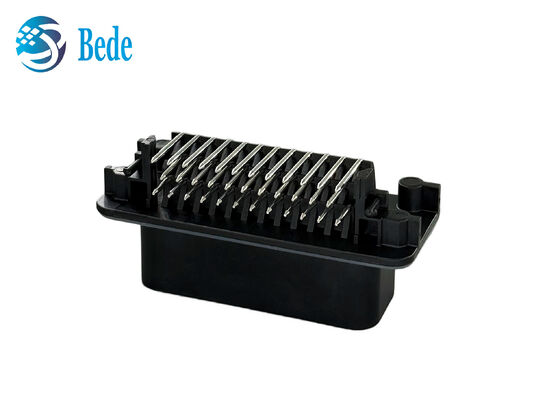

Capo maschio (lato del PCB)	35 perni rettangolari, palo di montaggio	776180-1	Testa maschile per PCB rettangolare

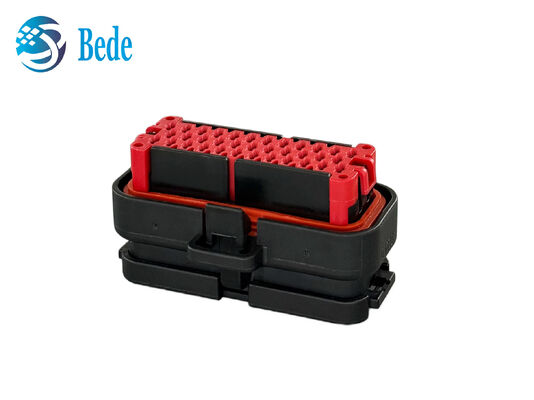

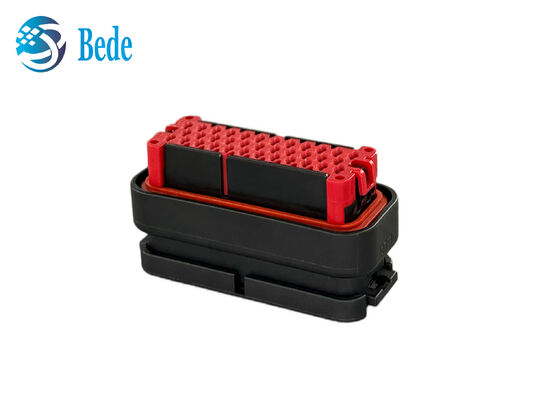

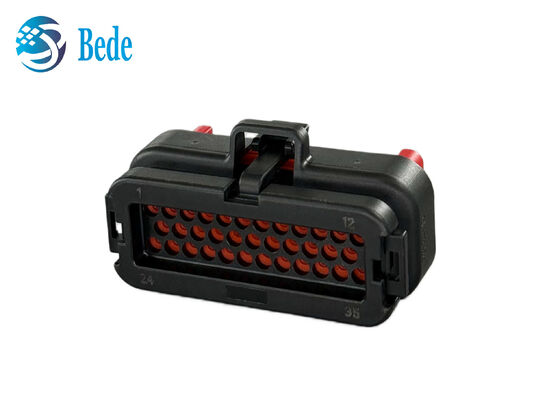

Abitazione femminile (lato del filo)	Sigillo integrato in silicone, serratura secondaria rossa, chiusura	776164-1	connettore femminile impermeabile IP67

Caratteristiche del prodotto

Protezione a doppia tenuta IP67 - Costruita con guarnizione primaria arancione e meccanismo di blocco secondario rosso, respinge in modo affidabile l'umidità, il grasso e la polvere in ambienti difficili del vano motore
Layout ottimizzato degli spilli ad angolo retto - i terminali ad angolo di 90° riducono efficacemente al minimo la distanza libera verticale del PCB, ideale per i disegni di moduli di comando e ECU con spazio limitato
Compatibilità diretta TE AMPSEAL Serie 16 - Completamente intercambiabile con componenti TE originali, ampiamente compatibile con i collegamenti standard ECU e controller board
Produzione e servizio semplificati - il connettore maschio ad angolo retto supporta la saldatura automatica dei PCB, mentre il lato femminile consente un'efficiente crimping delle imbracature di filo per la produzione di massa

Applicazioni

ECU del motore, TCU della trasmissione, modulo di controllo della carrozzeria BCM e DCU della pompa dell'urea nei veicoli convenzionali
BMS, MCU e VCU per i sistemi elettronici dei veicoli a nuova energia
Sistemi di controllo di bordo per camion pesanti, macchine da costruzione e macchine agricole
Connessioni di cablaggio per sensori, attuatori e interfacce diagnostiche per autoveicoli

Installazione e note

Supporta la saldatura automatica e la crimping delle imbracature per la produzione di massa; evita disassemblaggio improprio, esposizione a temperature eccessive e calore di saldatura eccessivo per preservare la tenuta e le prestazioni.
