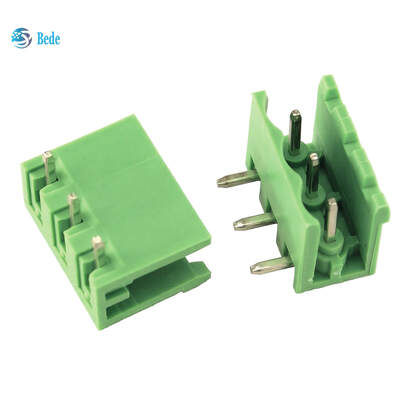

Blocco terminale maschio per PCB da 5,08 mm Sostituzione BCH-508HS-x GN e BCH-508VS-x GN

Descrizione del prodotto

   Bede mold and plastic Products CO.,Ltd produce due tipi di connettori maschio per PCB con passo da 5,08 mm come alternative drop-in per Phoenix BCH-508HS-x GN e Phoenix BCH-508VS-x GN. Questi connettori cavo-scheda sono costruiti per la saldatura a onda su circuiti stampati.

  BCH-508HS-x GN è un connettore ad angolo retto di 90°. I suoi pin piegati risparmiano spazio verticale all'interno degli alloggiamenti dei dispositivi.

  BCH-508VS-x GN presenta pin dritti verticali, perfetti per layout di PCB impilati compatti.

  Il blocco terminale è compatibile con il BCP-508-x-GN.

Specifiche elettriche

• Corrente nominale: 12A
• Tensione nominale: 320V (Categoria di sovratensione III/2)
• Tensione di picco nominale: 4kV
• Resistenza di contatto: ≤2,9mΩ
• Sezione del cavo adatta: 0,2 ~ 2,5 mm²
• Temperatura operativa: -40°C ~ +105°C

   Entrambe le varianti utilizzano un alloggiamento in PA66 UL94-V0 ignifugo e pin in rame stagnato, mantenendo prestazioni elettriche stabili in caso di sbalzi di temperatura e vibrazioni.

   I nostri connettori maschio corrispondono al profilo di accoppiamento e alla spaziatura dei pin originali, quindi non è necessaria alcuna riprogettazione del PCB per la sostituzione. Con stampaggio interno e un rigoroso controllo di qualità, forniamo prodotti affidabili a prezzi più competitivi e tempi di consegna più rapidi rispetto alle opzioni importate. Sono disponibili selezioni di poli da 2P a 12P per automazione, alimentatori e strumenti di misurazione.

Caratteristiche principali

• Sostituzione diretta per BCH-508HS-x GN (ad angolo retto) e BCH-508VS-x GN (verticale)
• Passo 5,08 mm, connettore maschio pluggable cavo-scheda
• Valutazione 12A, 320V, resistenza al picco di 4kV
• Alloggiamento in PA66 UL94-V0, pin in rame stagnato
• Ampio intervallo di temperatura -40°C ~ +105°C
• Prodotto da Bede mold and plastic Products CO.,Ltd, conveniente e con tempi di consegna brevi
• Opzioni multipolo da 2P a 12P
