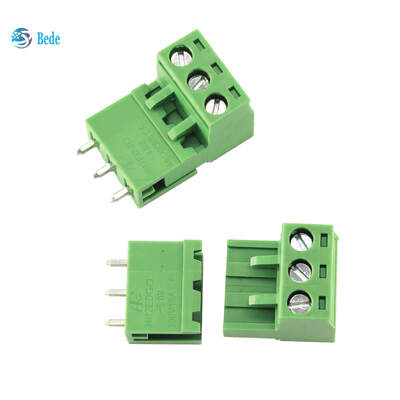

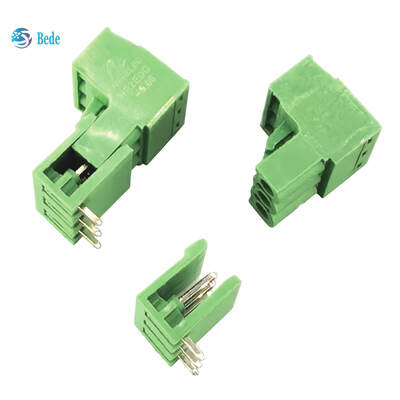

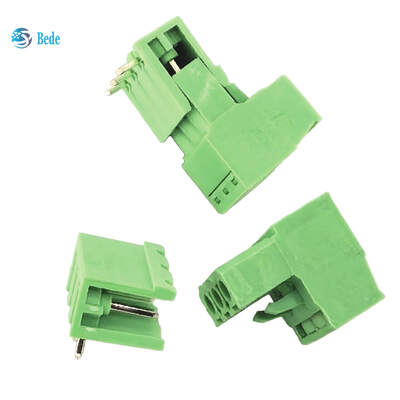

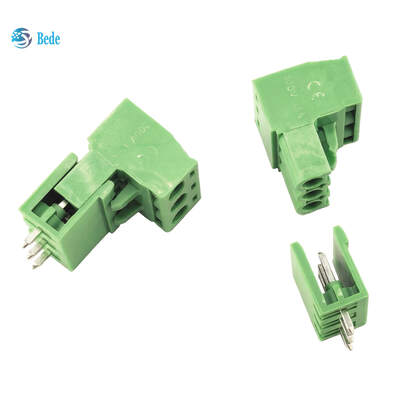

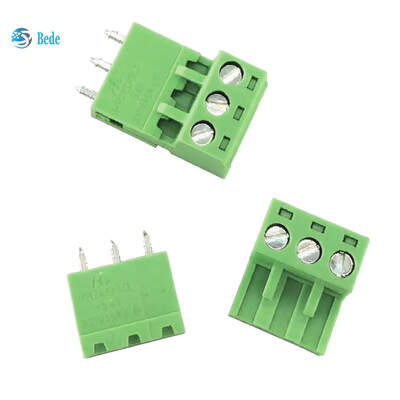

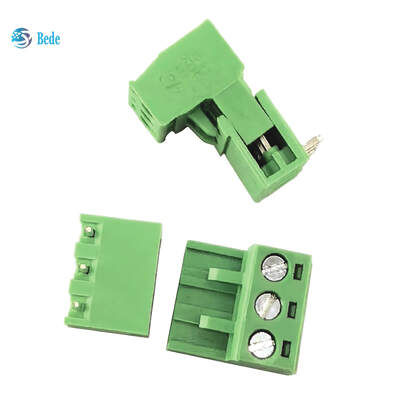

2EDGK-5.08 Intestazione del circuito integrato a pin rettilineo del circuito integrato a terminal verde 2~24 pin 320V 15A

Visualizzazione del prodotto

Caratteristiche principali del prodotto

• Disegno universale di accoppiamento: struttura standard a spillo rettilineo a passo di 5,08 mm, perfettamente compatibile con 2EDGR-5,08 presa femminile, supportando diverse combinazioni di impianti di cablaggio
• Scenari di doppia applicazioneLavori per il montaggio fisso delle schede PCB e per il collegamento a campo rimovibile, con collegamento a campo, migliorando notevolmente la flessibilità della progettazione delle apparecchiature
• Materiale di qualità industriale: PA66 UL94-V0 corpo isolante ignifugoso, anti-invecchiamento e anti-rottura; perni di rame placcati in stagno riducono la resistenza al contatto e impediscono l'ossidazione
• Resistenza ad alta corrente e tensione: Classificazione IEC stabile 20A 320V, supportando il funzionamento di circuiti industriali a carico pesante
• Adattamento alle alte temperature: prestazioni affidabili da -40°C a +105°C, applicabili a ambienti di lavoro difficili all'interno e all'esterno
• Disponibilità completa dei poli: specifiche complete da 2P a 24P, che soddisfano i requisiti di cablaggio multicanale di diversi dispositivi
• Facile montaggio e sostituzione: Disegno di saldatura a foratura standard, posizione precisa dei perni, non è necessaria una nuova progettazione del PCB per la sostituzione

Specifiche tecniche

• Numero di modello2EDGK-5.08
• Pistola: 5,08 mm
• Tipo di struttura: Testa maschile per PCB a spillo retto, montaggio a foratura
• Modello di accoppiamento compatibile: 2EDGR-5.08 presa femminile laterale
• Posti disponibili: 2P / 3P / 4P / 5P / 6P / 8P / 10P / 12P / 16P / 24P
• Materiale per le abitazioni: PA66, ritardante di fiamma UL94-V0
• Materiale delle spine: Lega di rame di alta purezza con rivestimento in stagno
• Metodo di cablaggio: Collegamento di pinza a vite (pugna femminile abbinata)
• Metodo di installazione: saldatura d'onda per PCB attraverso buchi
• Intervallo di temperatura di funzionamento: -40°C ~ +105°C
• Certificazione: RoHS, conformità REACH

Parametri delle prestazioni elettriche

• Tensione nominale CEI: 320V
• Corrente nominale CEI: 20A
• Voltaggio nominale UL300 V
• Corrente nominale UL: 15A
• Pressione di corrente Resistenza alla tensione: 4 kV
• Distanza massima del filo: 0,2 mm2 ~ 2,5 mm2
• Bassa resistenza al contatto: Conduttività stabile sotto vibrazioni a lungo termine e variazioni di temperatura
