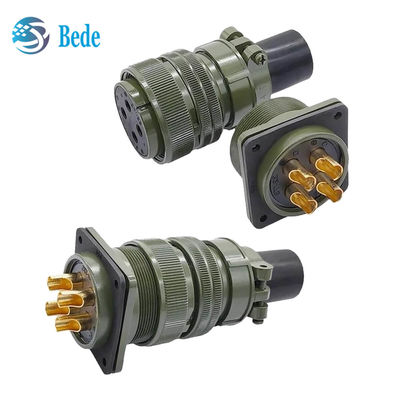

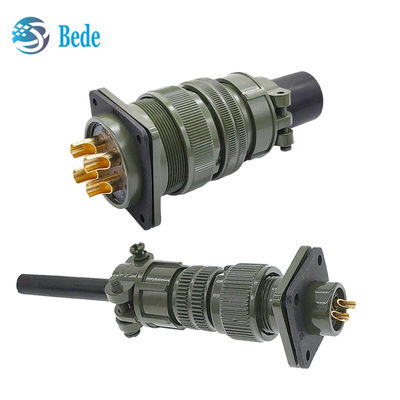

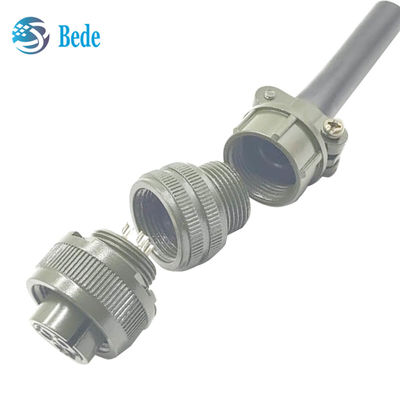

MIL-C-5015 Standard MS-3102 Connettori circolari per ricettore di montaggio a scatola

Connettori circolari per impieghi gravosi MIL-C-5015 Standard MS-3102 Montaggio a scatola

Cos'è un connettore MIL-C-5015

  I connettori serie Mil-C-5015 sono conformi allo standard USA per connettori per ambienti difficili Mil-C-5015 (GJB600), con guscio in lega di alluminio ad alta resistenza, isolante in gomma sintetica, connessione filettata, posizionamento alternato degli inserti, terminali a saldare e a crimpare, design semplice e pratico, ampiamente utilizzati in macchinari e attrezzature industriali, connettori per ambienti difficili, attrezzature di difesa, navi, industria automobilistica, strumentazione, servomotori, ecc. Questa serie di connettori di BEDE può sostituire prodotti simili in Europa e negli Stati Uniti, come la serie Amphenol 97, e a prezzi più competitivi.

    MIL-DTL-5015 presenta accoppiamenti filettati e polarizzazione a singola chiave/chiave, rappresentando la massima semplicità di progettazione. Le applicazioni coprono sistemi di supporto a terra ad alta affidabilità e installazioni a bordo navi. Amphenol Industrial Operations produce cinque classi di connettori per soddisfare diversi requisiti.
    Le designazioni di classe e le brevi descrizioni sono elencate di seguito:
A – Guscio solido – per applicazioni generali, non ambientali.
C – Pressurizzato – per uso su paratie pressurizzate o barriere di pressione; limita la perdita d'aria indipendentemente dal tipo e dalla classe della spina accoppiata.
E/F – Resistente all'ambiente con pressacavo – progettato per applicazioni in cui il connettore sarà esposto a umidità, vibrazioni e rapidi cambiamenti di pressione e temperatura.
R – Leggero resistente all'ambiente – più corto e leggero delle classi E e F, l'MS-R offre un alto grado di affidabilità in condizioni avverse: raccomandato per nuove applicazioni di progettazione.

    Per qualsiasi richiesta, vi preghiamo di comunicarci il numero di prodotto e la quantità richiesta come mostrato nella figura sottostante, e vi forniremo il miglior prezzo e servizio.

Cosa significa il codice tipo del connettore 5015

MIL-C-5015-MS3100: Presa a montaggio a parete con flangia quadrata

MIL-C-5015-MS3101: Spina di collegamento cavo

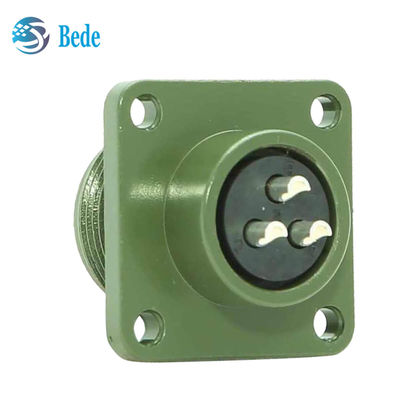

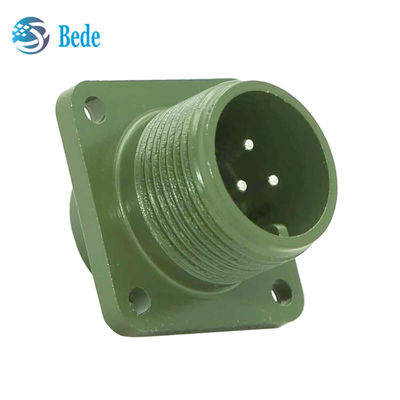

MIL-C-5015-MS3102: Presa a montaggio a scatola con flangia quadrata

MIL-C-5015-MS3106: Spina diritta

MIL-C-5015-MS3108: Spina angolata a 90°

Dimensioni di MIL-C-5015-3102A

Disposizione degli inserti del connettore MIL-C-5015

La figura seguente mostra la disposizione degli inserti / il numero del codice della fila di fori della dimensione del guscio 20, dalla direzione di inserimento del pin. Contattateci se avete bisogno di maggiori informazioni.
