MIL-C-5015 Standard MS-3102 Connettori circolari militari per contenitori da montaggio a scatola

Connettori circolari militari MIL-C-5015 Standard MS-3102 per montaggio a scatola

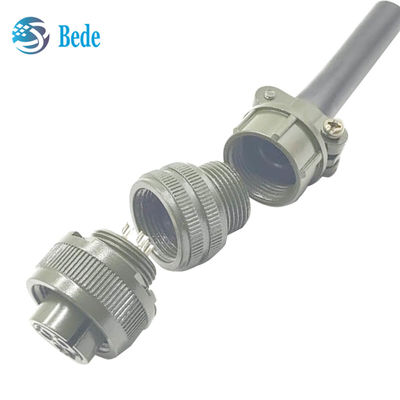

Cos'è il connettore MIL-C-5015

  I connettori della serie Mil-C-5015 sono conformi allo standard statunitense Mil-C-5015 (GJB600) per connettori per ambienti difficili, con guscio in lega di alluminio ad alta resistenza, isolante in gomma sintetica, connessione filettata, posizionamento di inserimento alternativo, terminali di saldatura e crimpatura, design semplice e pratico, ampiamente utilizzato in macchinari e attrezzature industriali, connettori per ambienti difficili, apparecchiature di difesa, navi, industria automobilistica, strumentazione, servomotori, ecc. Questa serie di connettori di BEDE può sostituire prodotti simili in Europa e negli Stati Uniti, come la serie Amphenol 97, e con prezzi più competitivi.

   MIL-DTL-5015 presenta accoppiamenti filettati e polarizzazione a chiave singola/scanalatura, che rappresentano la massima semplicità nel design. Le applicazioni includono apparecchiature di supporto a terra militari, ordigni e installazioni di bordo. Amphenol Industrial Operations produce cinque classi di connettori per soddisfare esigenze diverse.
   Le designazioni di classe e brevi descrizioni sono elencate di seguito:
A – Guscio solido – per applicazioni generali, non ambientali.
C – Pressurizzato – per l'uso su paratie pressurizzate o barriere di pressione; limita le perdite d'aria indipendentemente dal tipo e dalla classe di spina accoppiata con esse.
E/F – Resistente all'ambiente con scarico della trazione – progettato per applicazioni in cui il connettore sarà esposto a umidità, vibrazioni e rapidi cambiamenti di pressione e temperatura.
R – Resistente all'ambiente leggero – più corto e leggero rispetto alle classi E e F, l'MS-R offre un elevato grado di affidabilità in condizioni avverse: consigliato per nuove applicazioni di progettazione.

    Per qualsiasi richiesta, si prega di informarci del numero di prodotto e della quantità richiesta come mostrato nella figura sottostante, e vi forniremo il miglior prezzo e servizio

Cosa significa il codice del tipo di connettore 5015

MIL-C-5015-MS3100: Presa per montaggio a parete con flangia quadrata

MIL-C-5015-MS3101: Spina di collegamento cavo

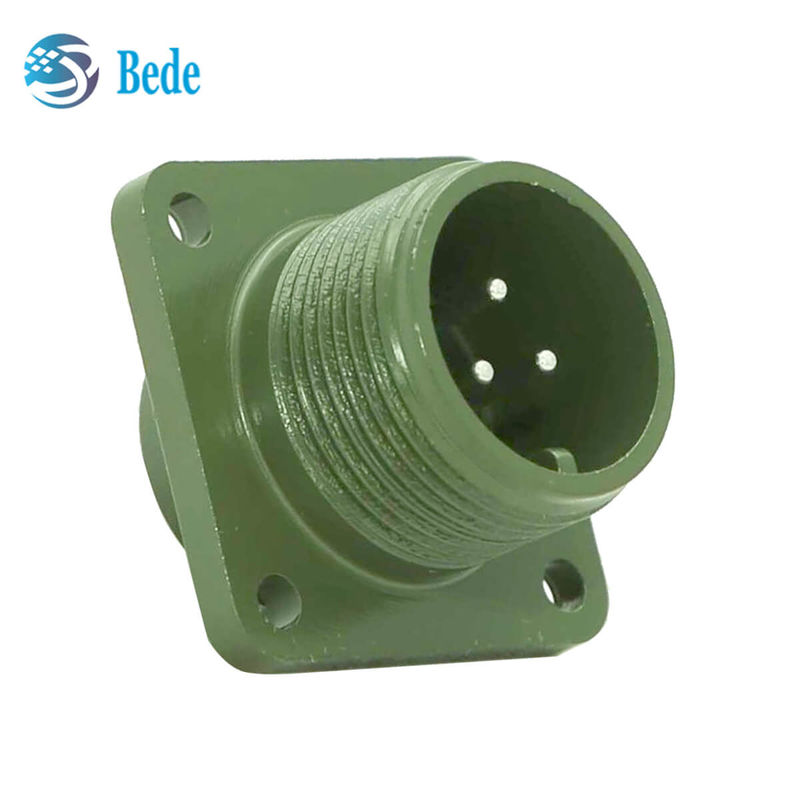

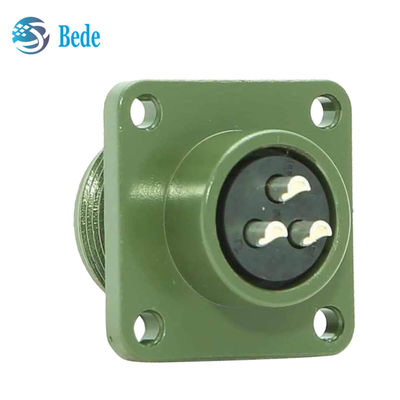

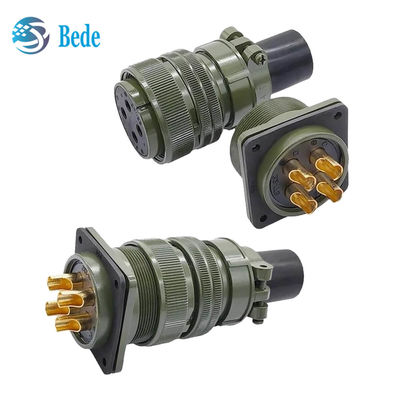

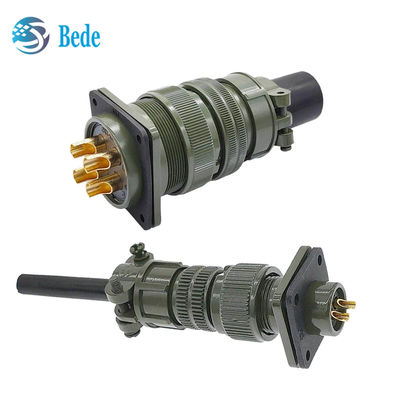

MIL-C-5015-MS3102: Presa per montaggio a scatola con flangia quadrata

MIL-C-5015-MS3106: Spina diritta

MIL-C-5015-MS3108: Spina ad angolo di 90°

Dimensione di MIL-C-5015-3102A

Disposizione degli inserti del connettore MIL-C-5015

L'immagine seguente mostra la disposizione degli inserti / il numero di codice della fila di fori della dimensione del guscio 20, dalla direzione di inserimento del pin. Vi preghiamo di contattarci se avete bisogno di maggiori informazioni.
