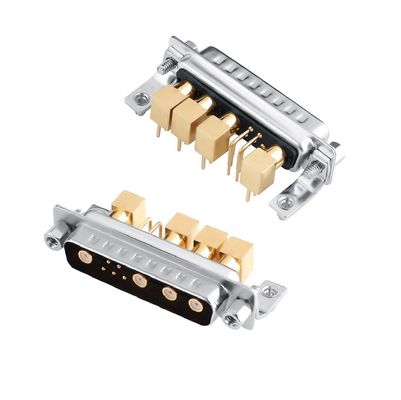

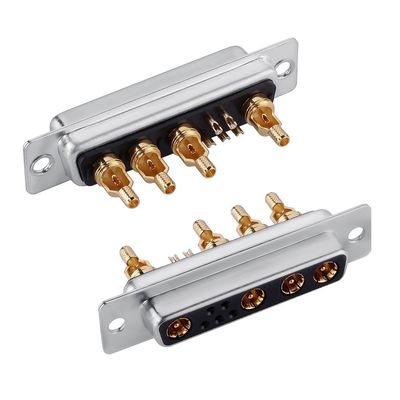

D-Sub Mixed Coaxial Connector RF / Power Righ Angle Connector 9W4 per PCB

D-Sub Mixed Coaxial Connector RF / Power Righ Angle Connector 9W4 per PCB

Funzione e utilizzo


Questo connettore DB misto 9W4 ha 5 pin di alimentazione e 4 pin di segnale, utilizzati in campo militare, automazione, robotica e altri campi

Materiale e prestazioni

1. Tutti i perni di contatto sono in ottone lavorato e completamente dorati, con buona conducibilità e resistenza al contatto molto bassa
2. L'isolatore è realizzato in plastica PBT nera con 30% di fibra di vetro, grado di incendio soddisfa UL -94 -V0
3. La conchiglia è fatta di ottone, rivestita di nichel per fornire un effetto anti ruggine e un aspetto bello

Elettronica eMeccanicaCaratteristiche

1. Corrente nominale di contatto ad alta potenza: 10, 20, 30 o 40 Ampere
2. Tensione di funzionamento: 300V
3. Resistenza di contatto ad alta potenza: massimo 10 milliohm
4. Tensione di resistenza dielettrica: 1000 VAC per 1 minuto
5. Resistenza all'isolamento: minimo 2000 kOhms
6. Temperatura nominale: da -55°C a +125°C
7. Frequenza radio: 0-3 GHz
8. Forza di inserimento: 0,2 N/pin per i perni di alimentazione e 2 N/pin per i perni di alimentazionePini di radiofrequenza
9. Forza di estrazione:0.2 N/pin per i pin di alimentazione e 0,5 N/pin per i pin di alimentazionePini di radiofrequenza
10. Durabilità: 500 cicli

I dettagli delle dimensioni del prodotto e la disposizione dei fori del PCB sono i seguenti:
