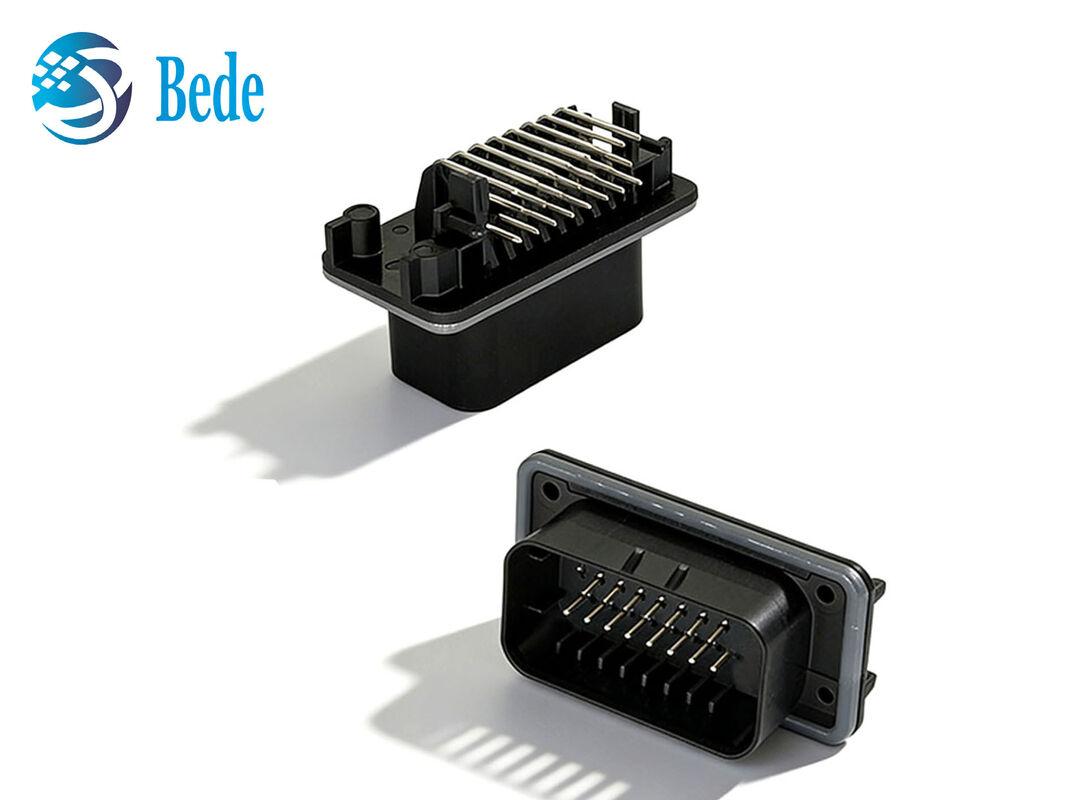

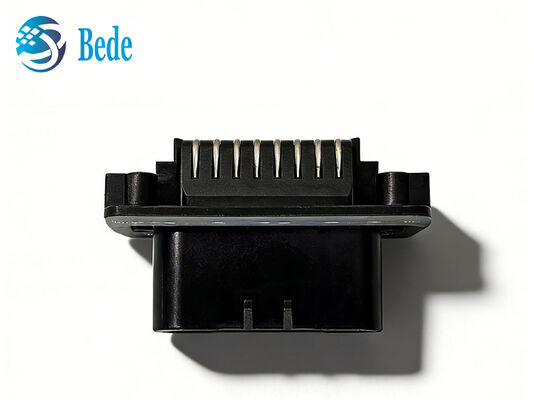

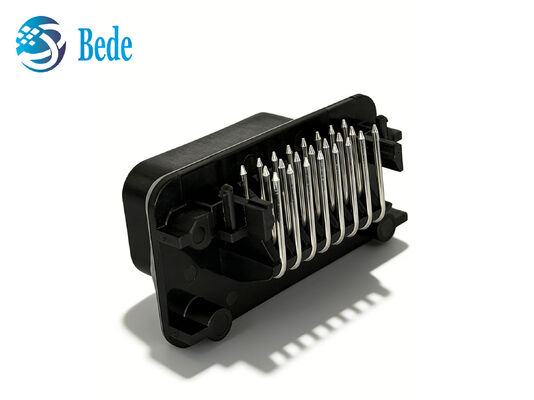

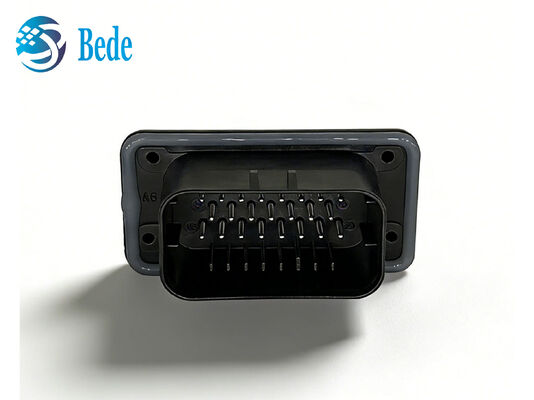

1-776087-1 Sostituzione di intestazione PCB del connettore automotive a 23-pin angolo destro

Descrizione

Il 1-776087-1 23-Pin Right Angle Automotive PCB Connector è una soluzione compatta wire-to-board progettata per assemblaggi elettronici automobilistici e sistemi elettrici dei veicoli.Configurazione a 3 file con una linea centrale di 4 mm, che fornisce più punti di connessione all'interno di un layout PCB relativamente compatto.rendendolo adatto ad applicazioni in cui lo spazio del PCB e l'orientamento dei connettori richiedono un'attenta considerazione.

Il connettore è progettato per il montaggio di PCB a foro e utilizza un alloggiamento sigillato per fornire una protezione aggiuntiva in ambienti operativi esigenti.I contatti placcati in oro supportano una connessione elettrica stabile e aiutano a mantenere prestazioni di contatto costantiLe applicazioni tipiche includono moduli di controllo automobilistici, assemblaggi PCB, sistemi di cablaggio dei veicoli e apparecchiature elettroniche.

Specificità

Caratteristiche del prodotto

• Configurazione a 23 pin e 3 righe
  Fornisce 23 posizioni di connessione in una disposizione a tre file, adatte per assemblaggi di PCB automobilistici multi-circuito.

• Montaggio di PCB ad angolo retto
  L'orientamento di montaggio a 90 gradi consente all'imbracatore di avvicinarsi da lato, contribuendo a migliorare il percorso dei connettori in spazi PCB limitati.

• Terminazione della saldatura attraverso buchi
  Progettato per l'installazione di circuiti stampati a fori, offrendo un collegamento saldato sicuro tra il connettore e la scheda di circuito.

• 4 mm di passo di contatto
  Una linea centrale di 4 mm fornisce una spaziatura definita tra i contatti e supporta un layout di connessione PCB strutturato.

Applicazioni

1. Unità di controllo elettronico per autoveicoli (ECU)
   Adatto per moduli di controllo basati su PCB che richiedono più connessioni di potenza e segnale tra la scheda di circuito e il cablaggio del veicolo.

2. Sistemi elettrici dei veicoli
   Il connettore può essere utilizzato in impianti elettrici di veicoli in cui è richiesta una connessione montata su una scheda a angolo retto per l'orientamento organizzato delle cinture.

3. Elettronica di controllo del corpo
   Può essere applicato all'elettronica della carrozzeria del veicolo e ai moduli di controllo che combinano più circuiti di segnale e di potenza all'interno di un'interfaccia di connessione PCB.

4. Sistemi di imbracatura di cablaggio per autoveicoli
   La configurazione "wire-to-board" fornisce un'interfaccia pratica tra le cinture di cablaggio del veicolo e i moduli elettronici montati su PCB.

5. Apparecchiature elettroniche industriali
   Il formato del connettore può anche essere considerato per le apparecchiature di controllo industriali e gli assemblaggi elettronici in cui è richiesta una connessione di scheda sigillata ad angolo retto.

Domande frequenti

1. Che tipo di connettore e' il 1-776087-1?
   R: Si tratta di un connettore PCB a filo rettilineo a 23 posizioni, 3 file, progettato per applicazioni di montaggio su schede.

2. Come viene montato il connettore al PCB?
   Il connettore utilizza una terminazione di saldatura a foro, consentendo di saldare i perni direttamente alla scheda di circuito stampato.

3. Potete fornire dei campioni prima degli ordini in massa?

   I campioni possono essere discussi prima della produzione di massa in modo che i clienti possano verificare le dimensioni, le prestazioni di accoppiamento, l'installazione del PCB e la compatibilità delle applicazioni.

4. Qual è il tempo di consegna di questo prodotto?

   R: Il tempo di consegna dipende generalmente dalla quantità dell'ordine e dai requisiti di produzione.

5. Puoi supportare i requisiti dei connettori personalizzati?
   R:Per progetti con diverse configurazioni di pin, requisiti di chiavetta, disegni di alloggiamento o altre specifiche dei connettori,per favore fornisci i tuoi disegni o requisiti tecnici in modo da poter valutare le opzioni disponibili.
