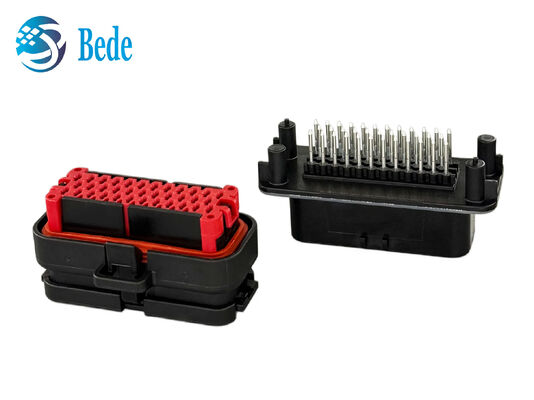

Connettore ECU per autoveicoli AMP 35-pin Verticale Wire-to-Board

Grande immagine : Connettore ECU per autoveicoli AMP 35-pin Verticale Wire-to-Board

Dettagli:

Luogo di origine:	Cina
Marca:	BEDE
Certificazione:	RoHS
Numero di modello:	1-776231-1/1-776164-1
Documento:	1-776231-1 (1).pdf

Termini di pagamento e spedizione:

Quantità di ordine minimo:	500
Prezzo:	Negoziabile
Tempi di consegna:	base quantitativa
Termini di pagamento:	T/T, Unione Occidentale
Capacità di alimentazione:	3000pcs al giorno

Contatto

Descrizione di prodotto dettagliata

SPILLO:	Pin 35	Serie:	Ampseal
Parte femmina n.:	1-776164-1	Parte maschio n.:	1-776231-1
Materiale:	PBT	Intervallo di temperatura:	-40°C~+125°C
Evidenziare:	Connettore ECU automobilistico a 35 pin , Connettore ECU automobilistico 1-776164-1 , Connettore automobilistico dell'ECU di AMP

AMP 1-776231-1 35-Pin Verticale Wire-to-Board Automotive ECU Connector 4MM 1-776164-1

TE AMPSEAL 1-776231-1 è un assemblaggio di connettori verticali da 35 posizioni.Funzionamento da -40°C a 125°C e con classificazione UL 94V-0, fornisce connessioni di alimentazione e segnale affidabili.

Specificativi del prodotto

Componente	Caratteristiche	TE Numero della parte	Specificità
Numero della parte	35POS, pin dia 1.3, HDR Assy, 180 gradi, COD 1	1-776231-1	Intestazione per PCB a foratura verticale
Corrente nominale	Fino a 17A per contatto, zona di accoppiamento placcata oro	-	Applicazioni di circuiti di alimentazione e segnale
Stile di montaggio	Terminazione verticale della saldatura a fori per PCB	-	Connessione via cavo a bordo

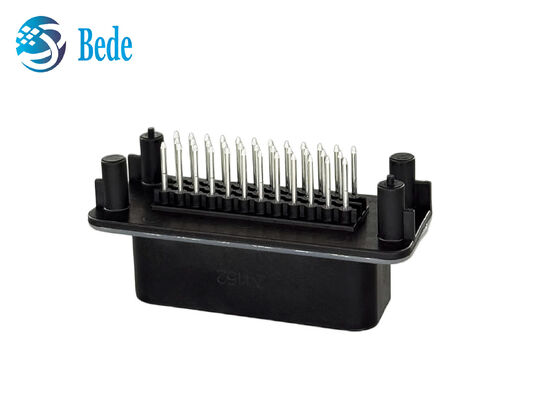

Tipo di intestazione	Completamente avvolto, 35 perni verticali, 3 file, passo di 4 mm	1-776231-1	Testa maschile per PCB verticale

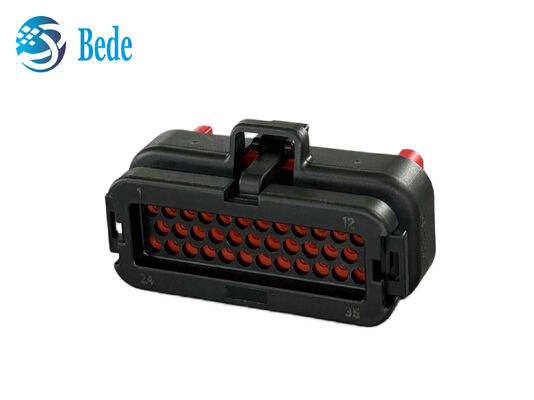

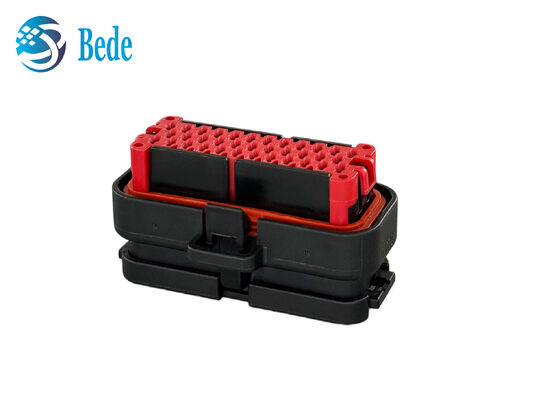

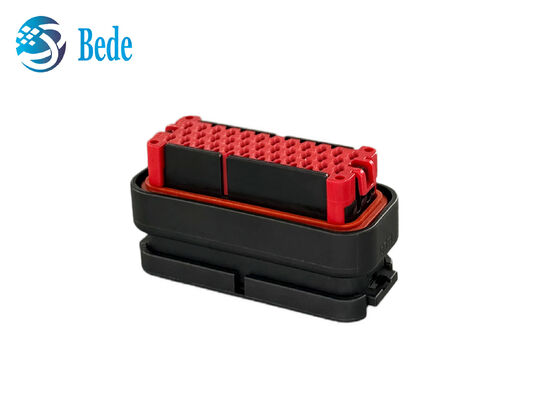

Abitazione femminile (lato del filo)	Sigillo integrato in silicone, serratura secondaria rossa, chiusura	776164-1	connettore femminile impermeabile IP67
Sigillabilità	Disegno sigillabile	-	Adatti ad ambienti chiusi
Caratteristiche della casa	Cassa nera, codice chiave 1, indice di infiammabilità UL 94V-0	-	Construzione industriale robusta
Temperatura di funzionamento	-40°C a 125°C	-	Compatibilità ambientale su larga scala

Caratteristiche del prodotto

Performance elettrica: perni dorati da 1,3 mm fino a 17 A per una potenza e una trasmissione del segnale affidabili
Montaggio del PCB: terminale di saldatura per foro verticale con passo di 4 mm su 3 file
Durabilità ambientale: progettazione sigillabile, gamma di temperature di esercizio da -40°C a 125°C
Rispetto della sicurezza: alloggiamento nero con indice di infiammabilità UL 94V-0 con codice di chiave 1 per un accoppiamento sicuro

Applicazioni

Sistemi elettrici per autoveicoli che richiedono connessioni di alimentazione e segnale sigillate
Applicazioni per apparecchiature di controllo industriali e per cablaggi per PCB
Macchine per il trasporto e il fuoristrada con esigenze di collegamento resistente alle vibrazioni
Moduli di trasmissione di potenza e segnale in ambienti industriali ad alta temperatura
Dispositivi elettrici che richiedono una protezione contro l'infiammabilità UL 94V0 e un collegamento stabile del filo alla scheda

Installazione e note

Questo connettore verticale sigillato è dotato di 35 contatti 17A placcati in oro, saldatura attraverso buchi, allineamento preciso, classificazione UL 94V-0, e resistenza alle alte temperature,che richiedono un'accurata saldatura e una corretta messa a chiave durante l'installazione per applicazioni affidabili di alimentazione e segnale.
