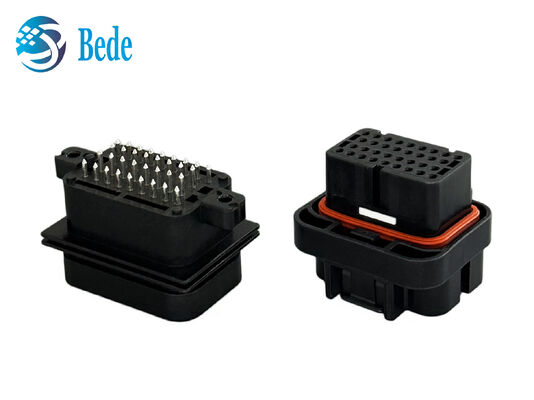

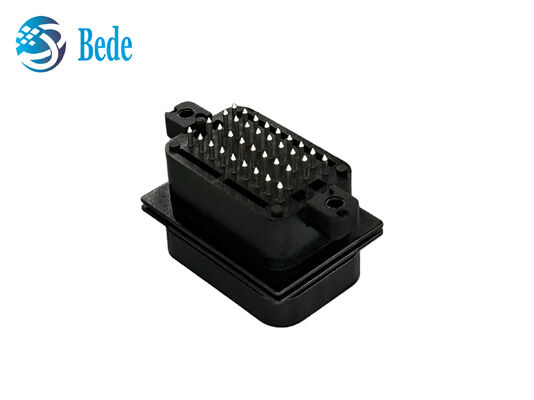

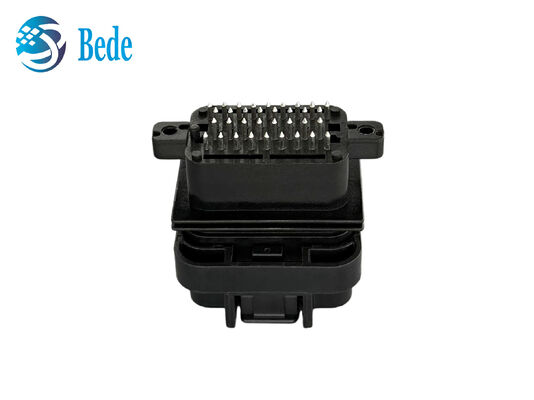

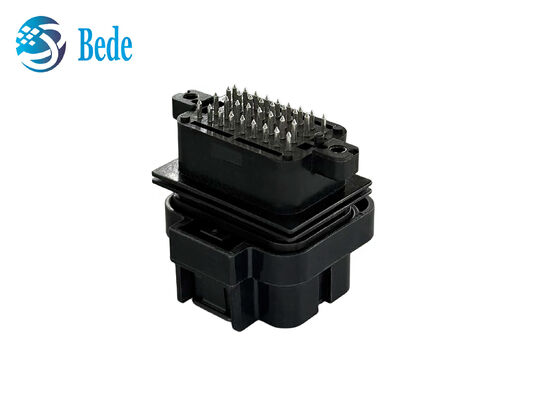

34 Pin Connector ECU Automotive Plug e presa impermeabili Compatibile con TE 4-1437290-0 e 2-6447232-3

Descrizione

Questo connettore ECU per auto a 34 pin è progettato per connessioni elettriche stabili nei sistemi di controllo elettronico dei veicoli.presenta un layout compatto a 34 posizioni e una struttura sigillata per applicazioni automobilistiche in cui la protezione e la stabilità della connessione sono importantiL'alloggiamento del connettore è realizzato in plastica ingegneristica di qualità automobilistica, mentre il sistema di sigillatura aiuta a proteggere l'area di connessione da acqua, polvere e altri contaminanti esterni.Il suo design impermeabile aiuta a mantenere prestazioni stabili in condizioni automobilistiche comuni come le vibrazioniIl set di connettori include componenti di accoppiamento per applicazioni sul lato del filo e sul lato del PCB, fornendo un'impegno meccanico sicuro e una connessione elettrica affidabile.Progettato come alternativa compatibile a TE 4-1437290-0 e 2-6447232-3, questo connettore è adatto per imbracature di cablaggio automobilistiche, moduli ECU, sensori, sistemi di illuminazione e altre apparecchiature di controllo elettronico.

Specificità

Caratteristiche del prodotto

• Prodotto in plastica ingegneristica di qualità automobilistica con una struttura di alloggiamento sigillata, fornendo una soluzione pratica per i sistemi elettronici dei veicoli.

• La struttura di tenuta aiuta a ridurre l'ingresso di acqua, polvere e altri contaminanti, rendendo il connettore adatto per ambienti automobilistici bagnati ed esposti.

• La configurazione a 34 posizioni e 4 file fornisce più punti di connessione in un corpo di connettore compatto, contribuendo a soddisfare i requisiti di cablaggio di ECU e altri sistemi di controllo elettronico.

• La struttura a chiavi e la funzione di blocco integrata aiutano a guidare l'accoppiamento corretto e a mantenere il connettore saldamente collegato durante il funzionamento del veicolo.

• Progettato come alternativa compatibile a TE 4-1437290-0 e 2-6447232-3, offre un'opzione pratica per sostituire o sviluppare gruppi di connettori per automobili compatibili.

• Il connettore laterale del filo supporta processi di crimping standard, mentre l'intestazione laterale del PCB è progettata per la saldatura attraverso buchi, supportando un'efficiente imbracatura e l'assemblaggio del PCB.

Applicazioni

• Arnesi per cablaggio per autoveicoli
  Adatto per gruppi di imbracature che richiedono una connessione sicura e sigillata tra i cavi del veicolo e i moduli elettronici.

• Sensori del veicolo
  Può essere utilizzato per collegare sensori con ECU e moduli di controllo, supportando una trasmissione del segnale stabile nei sistemi elettronici automobilistici.

• Sistemi di controllo del corpo
  Adatto per l'elettronica della carrozzeria come l'illuminazione, il controllo delle porte, la gestione dell'energia e altre funzioni di controllo del veicolo che richiedono connessioni multi-posizione.

• Sistemi di illuminazione per autoveicoli
  Progettati per i punti di connessione degli impianti di illuminazione dei veicoli, compresi i moduli di controllo e le interfacce di cablaggio.

• Veicoli industriali e fuoristrada
  Il disegno sigillato può anche essere considerato per le apparecchiature di controllo elettronico utilizzate nei camion, macchinari agricoli, veicoli da costruzione e altre apparecchiature mobili.

1. Passo1 Controllare i componenti
   Prima di assemblare, controllate l'alloggiamento del connettore, l'intestazione del PCB, i terminali, i fili, le guarnizioni e le prese di tenuta.

2. Fase 2  Preparare i fili
   Selezionare il terminale e il filo appropriati in base alle esigenze dell'applicazione.Utilizzare un attrezzo adatto per fissare il terminale in modo sicuro al filo.

3. Passo3Inserire i terminali
   Inserire ciascun terminale incrinato nella cavità corretta dalla parte posteriore dell'alloggiamento del connettore.Tirare delicatamente il filo per verificare che il terminale è mantenuto correttamente.

4. Passo 4  Controllare i componenti di tenuta
   Per le cavità non utilizzate, installate dei tappi di tenuta adatti per mantenere la struttura sigillata e ridurre l'ingresso di acqua e contaminanti.

5. Passo5Installare l'intestazione del PCB
   Posizionare l'intestazione del PCB verticalmente in base al layout del PCB. Il connettore di riferimento utilizza un metodo di terminazione della saldatura attraverso il foro.ispezionare le giunzioni per confermare il corretto collegamento elettrico e la stabilità meccanica.

6. Passo6 “Matare i connettori”
   Allineare le parti chiave del connettore laterale e dell'intestazione del PCB prima dell'accoppiamento. Spingere le due parti insieme uniformemente fino a quando il meccanismo di blocco non è completamente attivato.Non forzare il connettore se le parti non sono allineate correttamente.

7. Fase 7  eseguire un controllo finale
   Ispezionare l'assemblaggio completo per la posizione corretta del terminale, il blocco sicuro, la corretta ritenzione del filo e i danni visibili.Verificare che il connettore sia completamente installato prima dell'installazione nel veicolo o nel modulo elettronico.
   Nota dell'assemblea
   Utilizzare terminali, guarnizioni, tappi di tenuta e attrezzi di crimping che corrispondono al design del connettore e alle specifiche del filo.e le procedure di assemblaggio devono essere verificate in base ai materiali effettivi, attrezzature e processo di fabbricazione utilizzati.

Domande frequenti

1. 4-1437290-0 e 2-6447232-3 sono una coppia di connettori corrispondente?

   R: Sì, rappresentano i componenti di accoppiamento del lato del filo e del lato del PCB del sistema di connettori.

2. Puoi fornire dei campioni prima della produzione di massa?

   I campioni possono essere forniti per ispezione dimensionale, test di accoppiamento, valutazione dell'assemblaggio e verifica delle applicazioni prima di effettuare un ordine di produzione più ampio.

3. Qual è il tempo di consegna tipico per questo connettore?

   R: Il tempo di consegna dipende dalla quantità dell'ordine, dalla configurazione del prodotto e dalle esigenze di produzione.Confirmeremo il calendario di consegna stimato dopo aver esaminato i dettagli specifici dell'ordine.

4. Il connettore può essere personalizzato?

   R: Possiamo discutere le opzioni di personalizzazione in base alle esigenze della tua applicazione, inclusa la configurazione del connettore, la progettazione dell'alloggiamento, l'arrangiamento del terminale, l'assemblaggio del filo e l'imballaggio.

5. Come posso confermare se questo connettore è adatto alla mia applicazione?

   R: Si prega di fornire il numero di perni richiesto, il connettore di accoppiamento o il numero di parte di riferimento, le dimensioni del filo, il metodo di montaggio, le condizioni ambientali e i dettagli dell'applicazione.Il nostro team può poi aiutare a verificare la configurazione del connettore e la compatibilità.
