Assemblaggio cavo IDC con passo 2,54 mm, connettore PCB con header a espulsione da 10-64 pin e alloggiamento in PBT

Grande immagine : Assemblaggio cavo IDC con passo 2,54 mm, connettore PCB con header a espulsione da 10-64 pin e alloggiamento in PBT

Dettagli:

Luogo di origine:	Cina
Marca:	BEDE
Numero di modello:	Serie NF da 2,54 mm
Documento:	2.54mm Ejector Box Header w...e).pdf

Termini di pagamento e spedizione:

Quantità di ordine minimo:	500
Prezzo:	Negoziabile
Tempi di consegna:	base quantitativa
Termini di pagamento:	T/T, Unione Occidentale
Capacità di alimentazione:	3000pcs al giorno

Contatto

Descrizione di prodotto dettagliata

Conteggio dei pin:	10-64 pin	Materiale di contatto:	Lega di rame
Tipo di rivestimento:	Placcato in oro/placcato in stagno su strato inferiore in nichel	Materiale isolante:	PBT + 30% Fibra di vetro
Indice di infiammabilità:	UL94V-0
Evidenziare:	connettore PCB per alloggiamento PBT , Assemblaggio cavo IDC a 64 pin , Header a espulsione da 10-64 pin

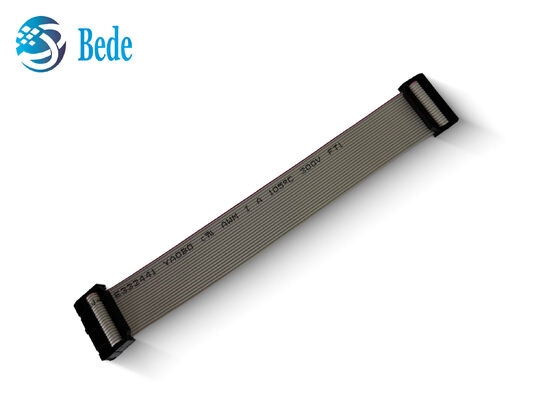

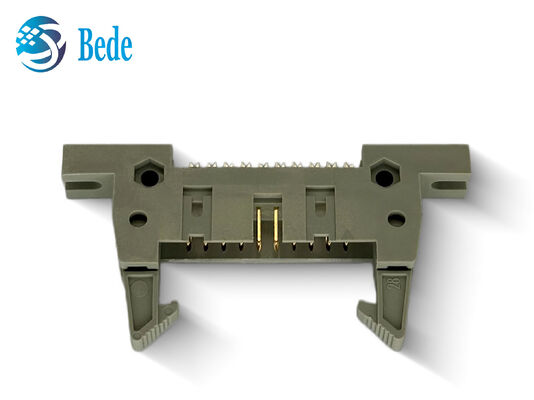

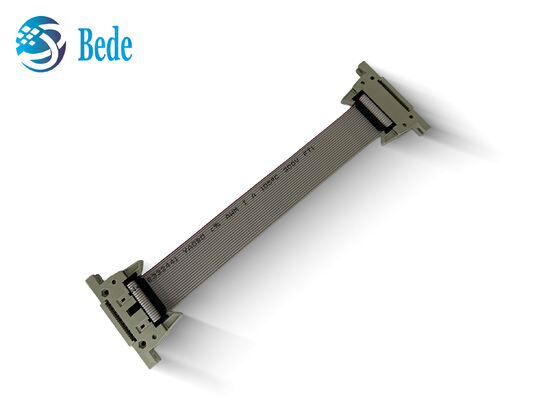

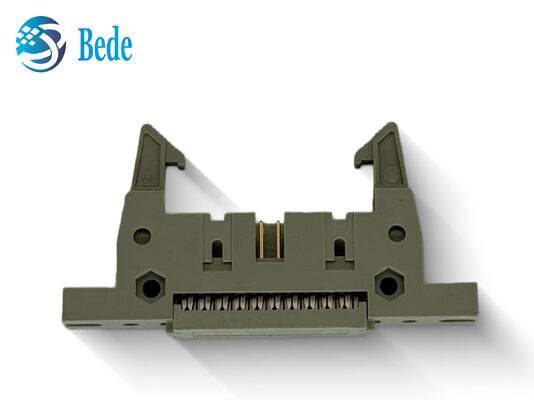

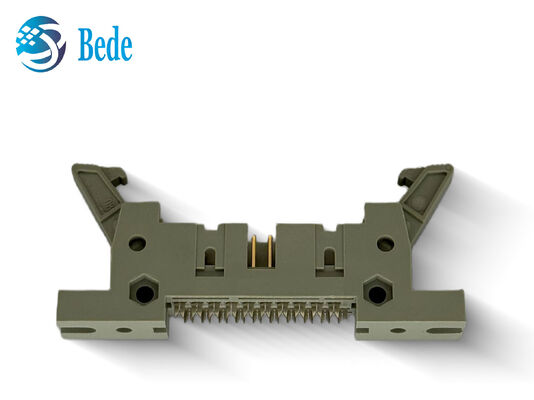

2.54mm Pitch IDC Cable Assembly 10-64 Pin Ejector Header

I connettori IDC e i cavi a nastro piatto forniscono connessioni affidabili e ad alta densità per sistemi elettronici e informatici.collegano in modo efficiente cavi a nastro piatto alle schede di circuito, intestazioni e altri componenti hardware.

Specificativi delle prestazioni elettriche

Parametro	Specificità
Classificazione attuale	1 Amp (1A)
Resistenza alla tensione	AC 500V per 1 minuto
Resistenza all'isolamento	≥ 1000MΩ Min. a 500 V di corrente continua
Resistenza al contatto	≤ 15 mΩ Max.

Specifiche di prestazioni ambientali

Parametro	Specificità
Temperatura di funzionamento	-40°C ~ +105°C

Caratteristiche del prodotto

Pitch standard di 2,54 mm: pienamente compatibile con layout universali di PCB per un'ampia applicabilità nei sistemi elettronici
Connettori per la testa della scatola di getto: dotati di serrature di blocco laterale per connessioni sicure e resistenti alle vibrazioni e un facile funzionamento con il collegamento e il disconnessione
IDC Isolation Displacement Termination: senza saldatura, assemblaggio rapido con cavi a nastro piatto, riducendo i tempi di produzione e i costi del lavoro
Cavo a nastro piatto grigio: disegno flessibile e che consente di risparmiare spazio per un'ottima distribuzione dei segnali tra PCB
Affidabilità industriale: indicata per una temperatura di funzionamento di 105°C, soddisfacendo le esigenze di ambienti industriali difficili
Progettazione anti-inserimento polarizzata: impedisce il collegamento inverso, riduce al minimo gli errori di assemblaggio e migliora l'efficienza della produzione
Opzioni personalizzabili: disponibili in vari numeri di perni e lunghezze di cavo per soddisfare le diverse esigenze di applicazione

Applicazioni

Elettronica automobilistica: moduli di controllo del corpo (BCM)
Automazione industriale: PLC, robot industriali, servo drive e apparecchiature di prova e misurazione per una trasmissione affidabile del segnale tra PCB
Rete e telecomunicazioni: router, switch, set-top box e stazioni base per le connessioni interne da una scheda a un'altra
Strumenti medici e analitici: monitor dei pazienti, analizzatori di laboratorio e apparecchiature diagnostiche per la trasmissione di segnali stabili e con basso rumore
